SKU 8601

DC-DC 降圧型コンバータ(3.3 V/5 V/9 V/12 V)

送料区分: 200

商品コード: DFROBOT-DFR1015

発売日: 2023-01-10

在庫数: 2

短いURL: ssci.to/8601

¥1,172 (税込)
¥1,172 - ¥1,172
Current price ¥1,172

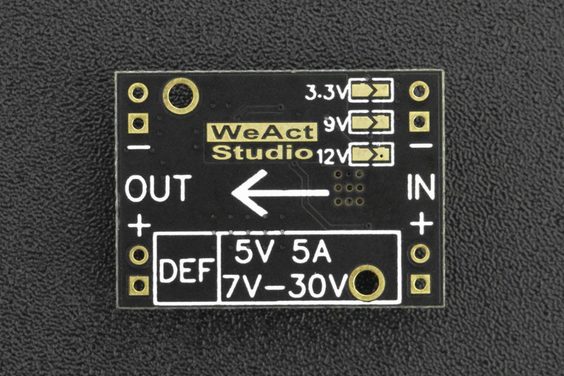

入力電圧7.5 V~30 Vを出力電圧3.3 V/5 V/9 V/12 V(初期値5 V)に変換するDC-DC降圧型電源モジュールです。背面の対応するパッドを短絡することで出力電圧を選択することが可能です。適切な放熱により最大5 Aの負荷電流に耐え、70℃の過熱保護と過負荷保護を備えています。また、LEDインジケータが搭載されており、正常に動作しているときは赤く点灯し、保護機構が作動して電圧が自動的に0.1 Vまで下がると消灯します。

この多電源降圧型電源モジュールは、LED、ロボット、ドローン、サーボ、低電力モーターなどの電源制御システムに使用することができます。


注意

  • 降圧型コンバータのため、入力電圧は出力より大きく、2 V以上の電位差で良好に動作します。
  • 出力パラメータは25℃での測定値であり、大電流で連続的に負荷がかかる場合は放熱板(ヒートシンク)が必要です。

特徴

  • 7.5 V〜30 V入力を3.3 V/5 V/9 V/12 Vの出力に変換します。(同時出力は不可)
  • 70℃までの過熱と過負荷を保護します。

仕様

  • 入力電圧:7.5 V~30 V (24 V以下を推奨)
  • 定格出力パラメータ(放熱が不要な場合):
    3.3 V/0~3 A 5 V/0~3 A
    9 V/0~2.5 A 12 V/0~3 A
  • 最大出力パラメータ(放熱が必要な場合):
    3.3 V/5 A (16.5 W) 5 V/5 A (25 W)
    9 V/3.5 A (31.5 W) 12 V/3.5 A (42 W)
  • 低リップル :30 mV
  • はんだ付け穴ピッチ:2.54 mm  ※ピンヘッダ(付属していません)をはんだ付けすることができます。
  • 外形寸法:2.7 cm × 2.0 cm

内容物

  • DC-DC 多電源降圧型コンバータ(3.3 V/5 V/9 V/12 V)×1

製造元希望小売価格 :5.30ドル
製造元の販売ページ :https://www.dfrobot.com/product-2599.html

商品コード: DFROBOT-DFR1015
