SKU 8598
Gravity - 2チャンネルI2C DACモジュール (0-10 V)
送料区分: 200
商品コード: DFROBOT-DFR0971
発売日: 2022-12-26
在庫数: 11
短いURL: ssci.to/8598
¥2,127
(税込)
¥2,127
-
¥2,127
Current price
¥2,127
0~10 Vまで出力可能な2チャンネルI2C DACモジュールです。Arduinoのプログラミングにより、調光コントローラ、インバータ、バルブ、ポンプなど、市販のほとんどの0~10 Vデバイスで広く使用することができます。また、このモジュールは8種類のI2Cアドレスをサポートしており、搭載されたDIPスイッチで変更することで、最大16台のデバイスを接続できます。
特徴
- 3.3 ~5 Vの電源に対応
- 出力電圧の誤差は0.5%以下
- 出力短絡保護機能あり
- 2チャンネル0~5 V/0~10 V出力により、標準的なアナログ電圧デバイスに接続・制御可能

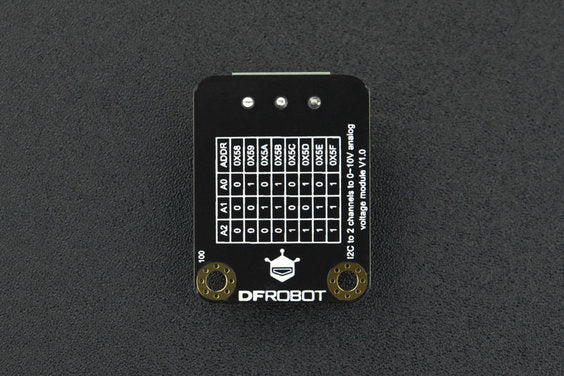

- 調整可能な8ウェイI2Cアドレスを持ち、同時に16デバイスを制御可能
仕様
- 動作電圧:3.3~5 V
- I2Cインターフェイス:PH2.0-4P (Gravity用ラインシーケンス)
- チップの種類:GP8403
- 入力信号:12 bit (0x000 - 0xFFF)
- 入力 I2C信号のHighレベル:2.7~5 V
- VOUT0 出力電圧:0 ~10 V
- VOUT1 出力電圧:0 ~10 V
- 出力電圧の誤差:< 0.5%
- 出力電圧の直線性誤差:0.1%
- 消費電力:< 4 mA
- 出力短絡保護
内容物

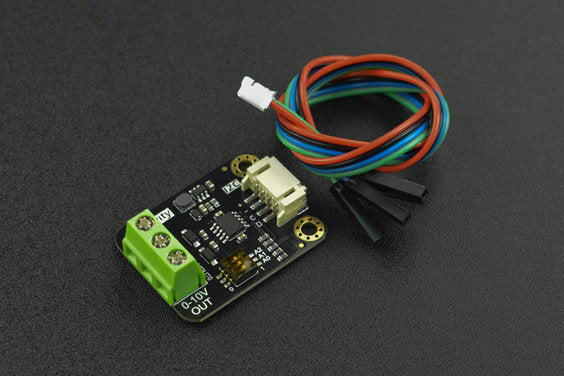

- 1x Gravity - 2チャンネルI2C DACモジュール(0~10 V)
- 1x Gravity I2C/UART センサケーブル
資料
- Wiki
- 回路図
- 寸法図
- 3Dファイル(ダウンロード)
- 2D CADファイル(ダウンロード)
- GP8403データシート
製造元希望小売価格:9.90ドル
製造元の販売ページ:https://www.dfrobot.com/product-2613.html
商品コード: DFROBOT-DFR0971
