MAX98357搭載 I2Sアンプモジュール
送料区分: 200
商品コード: DFROBOT-DFR0954
発売日: 2022-12-26
在庫数: 8
短いURL: ssci.to/8597
¥1,130
(税込)
¥1,130
-
¥1,130
Current price
¥1,130

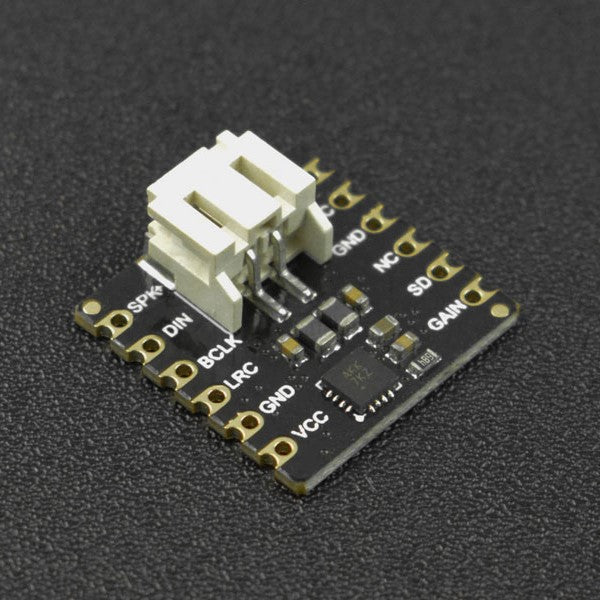

MAX98357 I2S クラスDアンプをベースにしたデジタルアンプモジュールです。ESP32などI2Sオーディオ出力機能を備えたマイクロコントローラと組み合わせて使用でき、IoTノード、スマートホーム機器、Bluetoothオーディオプレーヤーなどの製作に適しています。
3.3〜5 V電源供給に対応しています。5 V 4 Ωスピーカーで駆動すれば2.5 W以上での出力が可能です。SDポートの抵抗を交換することで、オフ、左チャンネル、右チャンネル、ミックスの4モードを選択して使用できます。デフォルトではミックスモードになっています。
小型で、PCBやブレッドボードに直接差し込み/取り付けが可能な目打ち穴を備えています。スピーカーに接続するためのPH2.0穴/スタンプ穴も備えており、便利でフレキシブルな使い方ができます。
特徴
- MAX98357 I2S クラスD デジタルアンプ、 2.5 W以上で出力可能
- 3.3 〜5 Vでの電源供給に対応
- 音声チャンネルを切り替え可能
- 調整可能なゲイン
- スタンプ穴つき、SMT/DIPに対応
- PH2.0及びスタンプ穴でスピーカーと接続可能
用途
- Bluetoothオーディオプレーヤー
- IoTノードオーディオプレーヤー
- スマートホームの音声操作
- ロボットデバイス用オーディオプレーヤー
仕様
- MCU : MAX98357A
- 動作電圧 : DC 3.3〜5 V
- 出力電源 : 8 Ω 1.8 W / 4 Ω 2.5 W@12 dB
- 出力チャンネル : 単一チャンネル
- 通信インターフェース : I2S
- 動作温度範囲 : -40℃ 〜80℃
- 保管温度範囲 : -40℃〜80℃
- サイズ : 18 × 18 mm
- チップの音声関連パラメータ :
- VDD = 5 V
- VGND = 0 V
- GAIN_SLOT = VDD
- BCLK = 3.072 MHz
- LRCLK = 48 kHz
- スピーカー負荷(ZSPK)OUTP - OUTN間に接続
- ZSPK = J
- TA = TMIN to TMAX(特に断りのない場合)TAでの標準値 = +25NC
- サンプルレート : 8〜96 kHz
- THD:
- 0.02%(f = 1 kHz、POUT = 1 W、TA = +25NC、ZSPK = 4I + 33FH、TQFN)
- 0.013%(f = 1 kHz、POUT = 0.5 W、TA = +25NC、ZSPK = 8I + 68FH)
- ダイナミックレンジ : 105 dB(A-weighted、VRMS = 2.54 V、24- or 32-bitデータ)
- 出力ノイズ : 25FVRMS(A-weighted、24- or 32-bit データ)
- ゲイン(2.1 dBVのリファレンスレベル) :
- GAIN_SLOT = GND 100 kΩまで : 最小14.4 dB、標準 15 dB、最大15.6 dB
- GAIN_SLOT = GND : 最小11.4 dB、標準 12 dB、最大 12.6 dB
- GAIN_SLOT = 接続なし : 最小8.4 dB、標準 9 dB、最大 9.6 dB
- GAIN_SLOT = VDD : 最小 5.4 dB、標準 6 dB、最大 6.6 dB
- GAIN_SLOT = VDD 100 kΩまで : 最小 2.4 dB、標準 3 dB、最大 3.6 dB
- 効率 : 92%(ZSPK = 8I + 68FH、THD+N = 10 %、f = 1 kHz、ゲイン = 12 dB)
- DACゲインエラー率 : 1 %
- 周波数応答 : ±0.2 dB
- クラスD 切り替え周波数 : 330 kHz
- スペクトラム拡散周波数 : ±12.5 kHz
