SKU 8550

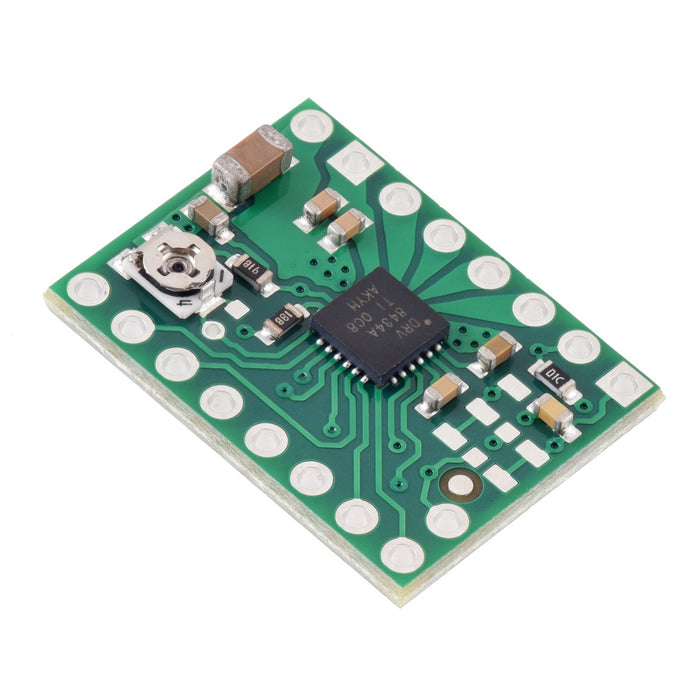

DRV8434A搭載ステッピングモータドライバモジュール

送料区分: 200

商品コード: POLOLU-3764

発売日: 2023-02-16

在庫数: 0

短いURL: ssci.to/8550

売り切れ
¥2,189
¥2,189 - ¥2,189
Current price ¥2,189

二つの設定ピンでマイクロステップの設定ができるステッピングモータドライバモジュールです。ヒートシンクがなくても1相あたり最大1.2 A(連続)を供給できます。モーター電圧は最大48 Vです。

モジュールサイズやピン配置など、多くの点でステッピングモータードライバA4988と互換性があります。A4988との違いはKey diferencesをご覧ください。

仕様

  • モーター電圧範囲:4.5 V~48 V
  • 放熱器なしに1相当たり連続1.2 A(ピーク2 A)で駆動可能
  • 1.8 V/3.3 V/5 Vシステムに直結可能
  • 半固定抵抗による最大駆動電流の制限(~2 A)
  • ハードウェア設定ピン(M0、M1、他):DIR(方向)・STEP(ステップ)ピンと合わせ各種設定が可能
    • 分解能:フルステップ、1/2、1/4、1/8、1/16、1/32、1/64、1/128、1/256
    • 過電流やドライバICの過熱保護、ストール状態の検知
  • 拡散スペクトラム・クロック処理による低いEMI改善
  • 放熱性が高いプリント基板(銅箔厚:約70 μm)採用
  • 外形寸法:15.24 × 20.32 mm
  • モジュールサイズ、ピン配置などにおいてステッピングモータードライバA4988と互換性あり

配線例(1/128ステップモード)

内容物

  • 1 × DRV8434A搭載ステッピングモータドライバモジュール
  • 1 × ピンヘッダー(16P)

資料


製造元希望小売価格:12.95ドル(税別)
製造元の販売ページ:https://www.pololu.com/...

商品コード: POLOLU-3764
