GROVE - ロードセル用ADコンバータモジュール(HX711)
送料区分: 200
商品コード: SEEED-101020712
発売日: 2022-12-19
在庫数: 1
短いURL: ssci.to/8534
¥811
(税込)
¥811
-
¥811
Current price
¥811

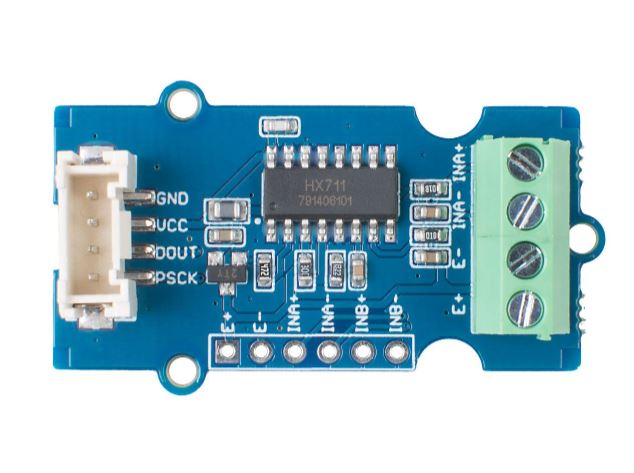

ロードセル専用に設計されたGroveの24 bit ADコンバータです。PGA(プログラマブルゲインアンプ)内蔵24 bit ADコンバータであるHX711、電源供給用トランジスタ、スクリューターミナル、Groveコネクタなどを実装し、ロードセルでの圧力測定が簡単に行えます。Arduinoを使用した重量センサシステムを簡単に構築することができます。
仕様
- 電源電圧:2.6~5.5 V(測定精度に影響するため左記範囲内で高めの電圧での使用を推奨)
- 消費電流:1.5 mA以下
- AD変換分解能:24 bit
- AD変換速度:10 SPS / 80 SPS(選択可能)
- 内蔵PGA有効時ゲイン(チャンネルA): 64倍または128倍
- 内蔵PGA有効時ゲイン(チャンネルB): 32倍
- 入出力端子:下記参照
番号 | 摘要 | 番号 | 摘要 |
---|---|---|---|
① | グラウンド(GND) | ⑥ | ロードセル印加電圧- |
② | 電源(2.6 ~5.5 V) | ⑦ | チャンネルA信号 + |
③ | シリアルデータ出力 | ⑧ | チャンネルA信号 - |
④ | シリアルクロック入力 | ⑨ | チャンネルB信号 + |
⑤ | ロードセル印加電圧+ | ⑩ | チャンネルB信号 - |
資料
- 使用法
- 回路図(ダウンロード)
- HX711データシート(ダウンロード)
製造元希望小売価格:4.30ドル(税別)
