Conta™ 環境+ガスセンサ BME680搭載

送料区分: 200

商品コード: SSCI-085151

発売日: 2023-02-28

在庫数: 100+

短いURL: ssci.to/8515

¥3,080 (税込)
¥3,080 - ¥3,080
Current price ¥3,080

BME680を搭載したConta規格のモジュールです。BME680は、ガス、温度、気圧、湿度を測定できる環境センサーです。

ピンヘッダが実装済みです。通信方法はI2C通信のみ利用可能です。I2Cアドレスはデフォルトで0x77、パターンカットで0x76に選択可能です。

仕様

  • BME680搭載
  • I2C通信(SPIは使用できません)
  • 電源電圧 : 1.71 V- 3.6 V(Conta規格は標準3.3 V)
  • I2C信号のプルアップ抵抗用パターンあり(プルアップ抵抗ははんだ付けしていません)
  • Conta規格準拠
    - 基板外形:2 cm × 2 cm
    - ピンヘッダ搭載済み

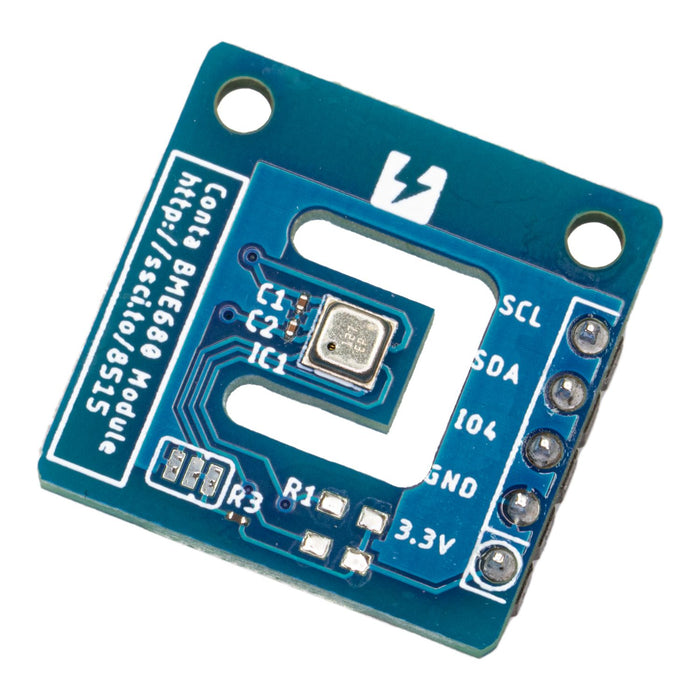

基板(表)

基板(裏)

I2Cバスのプルアップ抵抗について

本モジュールには I2バスのプルアップ抵抗が搭載されていません。もし必要な場合は、基板表面の「R1とその下」に1608サイズのチップ抵抗を搭載することができます。ご利用用途に合わせて、適宜抵抗を追加してください。

I2C アドレスの設定方法

I2C アドレスは 基板表面の左下のジャンパーを左右どちらかとショートすることで選択できます。デフォルトでは右側に接続されており0x77、赤線の箇所をパターンカットすることで0x76に選択可能です。カット後もはんだ付けにより、アドレスの変更可能です。
