SKU 8447
M5Stack用赤色7セグメント4桁デジタルクロックユニット
送料区分: 200
商品コード: M5STACK-U146
発売日: 2022-10-24
在庫数: 22
短いURL: ssci.to/8447
¥1,100
(税込)
¥1,100
-
¥1,100
Current price
¥1,100
2.1インチ 7セグメント4桁のI2C制御LED表示モジュールです。時計表示用のコロンや各桁の小数点セグメントも備え、数値や時刻の表示に向いています。LEDドライバとしてTM1637を、I2C通信用にSTM32F030を使用し、赤色LEDの輝度は8段階で調整できます。モジュールには四つの固定穴が用意され、ケースなどへの設置に便利です。
特徴
- I2C制御4桁赤色7セグメントLED表示モジュール、各桁に小数点(.)、二桁目と三桁目の間にコロン(:)あり
- I2Cアドレスを16種から選択できる I2Cポート
- LEDの輝度は8段階で調整可能
- 低消費電力 : LED輝度により 6.6 mA ~ 52.5 mA (スタンバイ時 2.5 mA)
- 四つの固定穴
仕様
- MCU : STM32F030
- ドライバIC : TM1637
- 電源電圧 : DC5 V
- I2Cアドレス : 0x30~0x3Fの範囲でDIP-SWにより設定可能
- 寸法 : 50 × 31 × 14 mm
- 重量 : 12.5 g

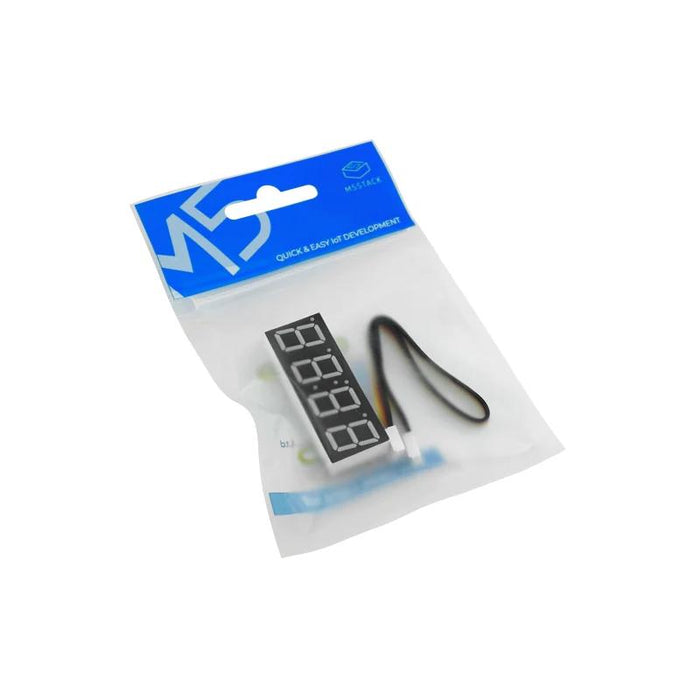

内容物
- ユニット本体
- HY2.0-4P ケーブル(20 cm)
資料
-
ドキュメント
回路図、ArduinoやUIFlowでのプログラム例、 I2Cレジスタ構成、表示フォントなど - TM1637データシート
製造元の販売価格:5.95ドル
製造元の販売ページ:https://shop.m5stack.com/products/...
商品コード: M5STACK-U146
