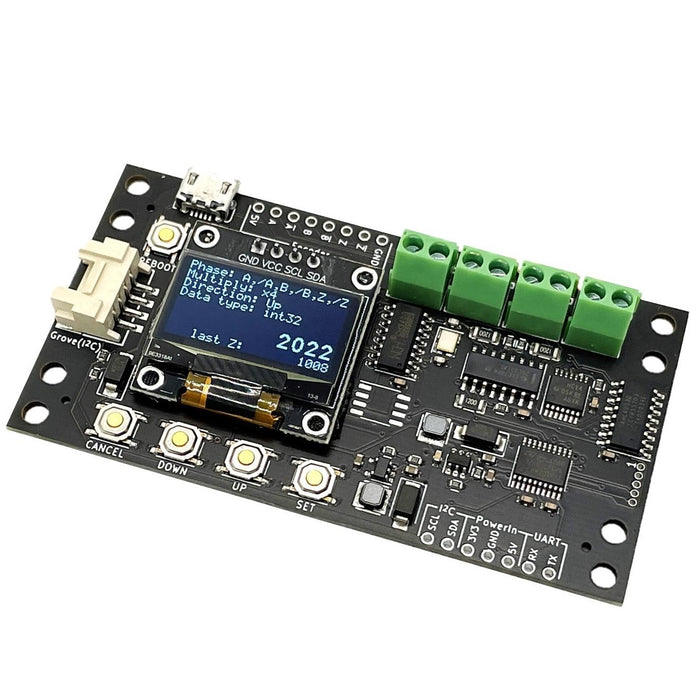

エンコーダカウンタ

送料区分: 200

商品コード: Y2KB-034

発売日: 2022-08-26

在庫数: 66

短いURL: ssci.to/8358

¥3,980 (税込)
¥3,980 - ¥3,980
Current price ¥3,980

インクリメンタル出力のエンコーダのパルスをカウントし表示・出力するモジュールです。位相は2相(A・B)と3相(A・B・Z)、出力方式はオープンコレクタ出力、電圧出力、ラインドライバ出力のエンコーダに対応しています。通信インターフェイスはUSB、Grove(I2C)に対応しています。電源はUSBバスパワー、Grove(3.3 V)、外部入力(5 V or 3.3 V)に対応しています。

使用例

特徴

  • 2相(A・B)と3相(A・B・Z)のエンコーダに対応
  • オープンコレクタ出力、電圧出力、ラインドライバ出力のエンコーダに対応
  • USBやGrove(I2C)でカウント値を取得可能
  • DINレール取付けとねじ取付けの両方に対応(※取付用アダプタは別途用意いただく必要があります)

各部の名称

内容物

  • 1x 製品本体

仕様

  • 対応エンコーダ
    • 位相:2相(A・B)、3相(A・B・Z)
    • 出力方式:5 Vラインドライバ出力(AM26C31相当)、5 V電圧出力、オープンコレクタ出力
    • エンコーダの電源電圧:5 V (※電源を本製品から供給する場合)
    • エンコーダの最大消費電流:250 mA以下(※電源を本製品から供給する場合)
  • カウンタ
    • 入力チャンネル数:1
    • 最大入力周波数:5 MHz (※出力方式や配線環境によります)
    • カウンタ更新周期:1 ms
    • カウント範囲:32 bit(符号付き / 符号なしを選択可)
  • 通信インターフェース:USB、Grove互換コネクタ(I2C)、スルーホール(UART / I2C)
  • 給電方式:USBバスパワー、Grove互換コネクタ(3.3 V)、スルーホール(5V / 3.3V)
  • シリアル通信(USB・UART)
    • ボーレート:921600 bps
    • データビット:8 bit
    • パリティ:なし
    • ストップビット:1 bit
    • UARTの信号電圧:3.3 V
  • I2C
    • 最大通信速度:400 kbps
    • 信号電圧:3.3 V
  • 外形寸法:W80 x D43 x H12 mm
