PCA9306搭載 ロジックレベル変換ボード スイッチサイエンス版

送料区分: 200

商品コード: SSCI-083522

発売日: 2022-11-11

在庫数: 82

短いURL: ssci.to/8352

¥660 (税込)
¥660 - ¥660
Current price ¥660

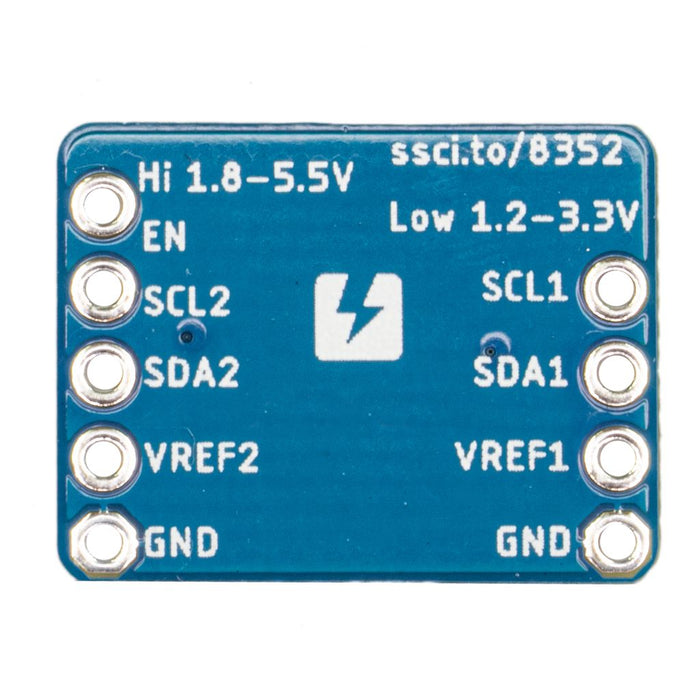

I2C信号の電圧を変換できるPCA9306搭載 ロジックレベル変換ボードのスイッチサイエンス版です。 ピンの間隔が15.24mm(600mil)なのでブレッドボードに挿せます。

初回ロットはシルク印刷のミスがあったためマーカーで消しています。動作に問題はありませんのでそのままお使いください。

使用電圧範囲

VREF1はVREF2より低い電圧でお使いください。具体的には

  • VREF1の電圧範囲は 1.2V 〜 VREF2-0.6V
  • VREF2の電圧範囲は VREF1+0.6V 〜 5.5V

です。例えばVREF1側に3.3V、VREF2側に5Vのデバイスをつなぐ事はできますが、その逆はできません。

EN端子

EN端子を使ってVREF2側の出力を制御することができます。販売時はPCA9306のEN端子はVREF2端子とつながっています。ENを使いたい場合は基板上のSJ1の左側のパターンをカットして右側とはんだ付けしてください。
