SKU 8284

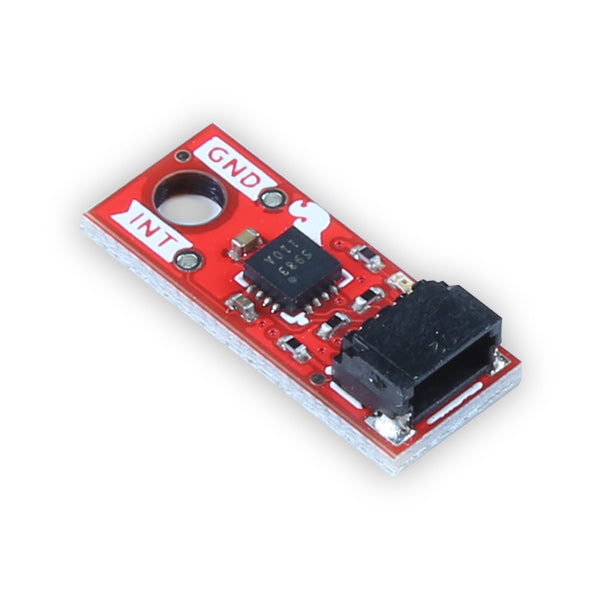

Qwiic Micro - MMC5983MA搭載 磁気センサ

送料区分: 200

商品コード: SFE-SEN-19921

在庫数: 10

発売日: 2022年8月29日

¥2,344
¥2,344 - ¥2,344
Current price ¥2,344

MEMSIC社の3軸磁気センサMMC5983MAを搭載し、0.4 mGまで測定可能なQwiicマイクロサイズ(19.05 mm x 7.62 mm)の磁気センサです。Qwiicコネクトシステムを使用し、マイコンボードとはI2Cで接続を行います。

磁気センサで問題となる飽和に対して、本製品は残留磁化を除去するためのデガウス回路を内蔵しています。1000 Hzの出力レート、±8 G FSR、18 bitの分解能により、電子コンパスなどの用途に適しています。

また、I2CとSPIをサポートするArduinoライブラリが用意されています。

Qwiicシステム

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

Qwiic Micro

既存の製品と比べて基板サイズが小さいボードです。コネクタはQwiicコネクタを採用しているため、システムを小型化することが可能です。

特徴

  • 電源電圧:2.6 ~ 3.6 V
  • 1μ Aのパワーダウン電流
  • 測定軸数:3軸
  • 測定範囲:±8 G F.S.
  • 測定分解能:18 bit
  • ノイズ:0.4 mGRMS
  • 方向検出確度:±0.5°
  • 最大出力レート:1 kHz
  • 感度補正機能搭載
  • 温度センサ内蔵
  • I2Cアドレス:0x30
  • Qwiic水平型接続ポート

資料


製造元の販売価格:15.95ドル
製造元の販売ページ:https://www.sparkfun.com/products/19921

商品コード: SFE-SEN-19921
