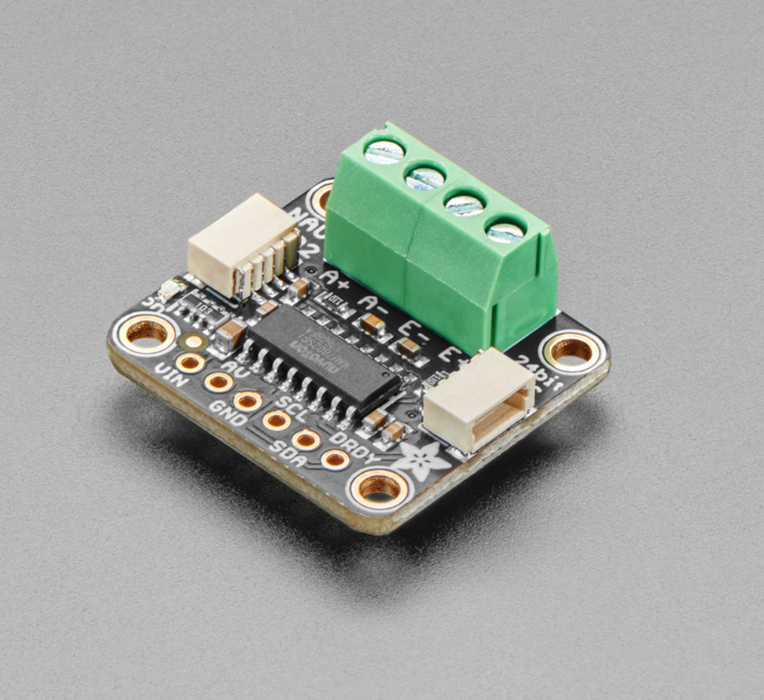

STEMMA QT/Qwiic互換 NAU7802搭載 24-Bit ADC

送料区分: 200

商品コード: ADA-4538

発売日: 2022-08-05

在庫数: 18

短いURL: ssci.to/8223

¥1,226 (税込)
¥1,226 - ¥1,226
Current price ¥1,226

ロードセルのひずみ計測に用いられるホイーストンブリッジ向けに設計されたボードです。搭載されているADC, NAU7802は差動入力で、24ビットの分解能を持つため細かい値まで測定することが可能です。内部にプログラマブルな低ノイズLDOを搭載しているため、高精度での測定が可能です。E-端子は共通GNDへ、E+端子はADCのLDOへ接続されています。A+, A-はそれぞれVIN1P, Nへ接続されています。

仕様

  • ADC:NAU7802
    • 分解能:24ビット
    • ADC入力:差動
  • 電源電圧:3 or 5 V(使用するマイコンのロジック電圧に合わせてください)
  • 通信:I2C
    • アドレス:0x2A

使用例

※ロードセルは付属しません。

内容物

  • 1 x NAU7802搭載 24-Bit ADC - STEMMA QT / Qwiic
  • 1 x ピンヘッダ

資料


製造元の販売価格:5.95ドル
製造元の販売ページ:https://www.adafruit.com/product/4538
