SKU 8188

STM32搭載 4チャンネルリレーモジュール--在庫限り

送料区分: 200

在庫限り

商品コード: M5STACK-M121

発売日: 2022-12-23

在庫数: 100+

短いURL: ssci.to/8188

¥2,695
¥2,695 - ¥2,695
Current price ¥2,695

2023年10月26日、M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1が発売となりました。旧版は在庫が無くなり次第、販売終了となります。

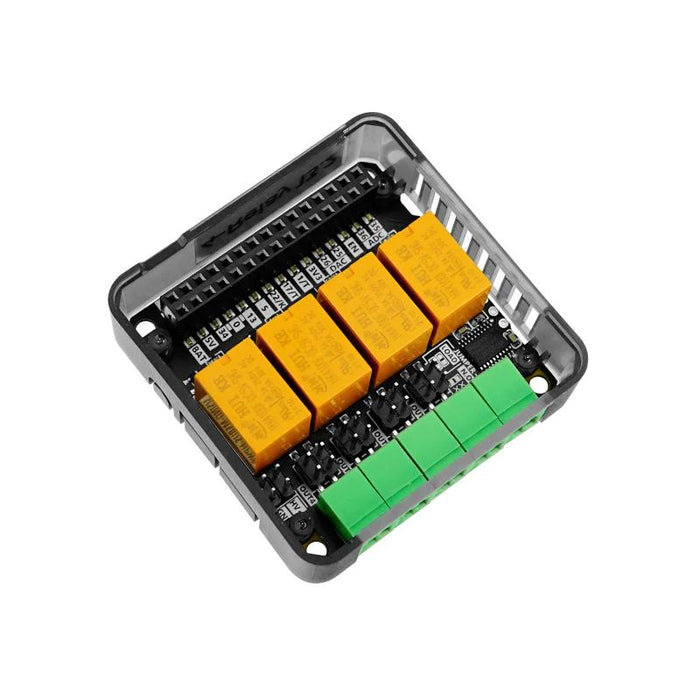

M5Stack CoreやCore2シリーズ製品用の4チャンネルリレーモジュールです。NO、COMの4チャンネル メカニカルリレーを搭載しています。I2Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCコントロールにのみ対応で、最大負荷は24 W(DC 24 V@1 A)です。小負荷回路のコントロールに適しています。

特徴

  • STM32F030F4搭載
    • I2C通信(アドレス : 0x26)
  • リレー :
    • 4 x リレーモジュール(COM、NOインターフェース)
  • 最大負荷 : 24 W(DC 24 V@1 A)
  • 2モード動作に対応(ジャンパで切り替え)

    • アクティブモード:電源入力がリレーのNOポートに接続
    • パッシブモード:電源入力がリレーポートから遮断。各ユーザ回路には電源が必要。
  • 電源入力(DC入力のみに対応)

    • DC 5〜24 V INPUT→M5 BUS HPWRバス(ジャンパでコントロール。複数の異なるM5モジュールに接続する場合は、HPWRバスは24 V電源の必要な別のモジュールに電源供給可能)
  • 開発プラットフォーム : Arduino、UIFlow(対応予定)

用途

  • オン/オフのコントロール
  • ソレノイドバルブのコントロール
  • DCコントロール負荷のオン/オフ

仕様

  • メインコントロールチップ : STM32F030F4
  • 通信インターフェース : I2Cインターフェース(アドレス : 0x26)
  • 対応動作モード : アクティブコントロール/パッシブコントロール
  • リレーチャンネル : 4 x(COM、NOインターフェース)
  • 電源入力: DC 5〜24 V
  • 最大負荷 : 4チャンネル 最大24 W(DC 24 V@1 A)
  • リレーターミナル規格 : 2.54-2P
  • 重量 : 37.2 g
  • サイズ : 54.2 x 54.2 x 13.2 mm

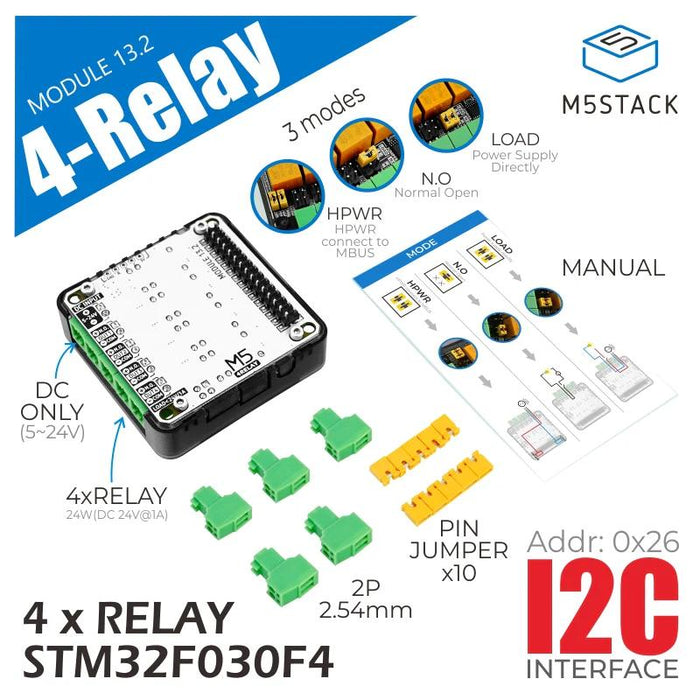

内容物

  • 1 x 4チャンネルリレーモジュール
  • 5 x 接続ターミナル 2.54 mm-2P(緑)
  • 10 x ピンジャンパ
  • 1 x 接続説明書

資料


製造元希望小売価格 : 15.50ドル
製造元の販売ページ : https://shop.m5stack.com/products/...

商品コード: M5STACK-M121
