SKU 8164

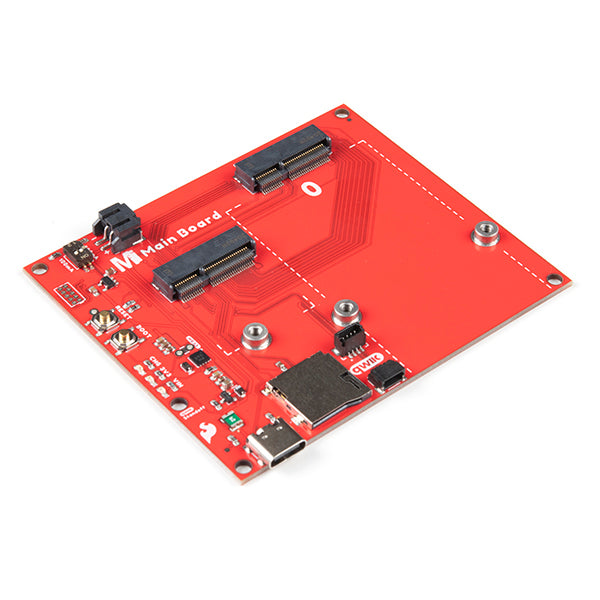

SparkFun MicroMod メインボード(シングル)

送料区分: 200

商品コード: SFE-DEV-18575

在庫数: 10

発売日: 2022年6月13日

¥2,571
¥2,571 - ¥2,571
Current price ¥2,571

M.2 MicroModコネクタを使って、MicroModのプロセッサボードとファンクションボードを簡単に接続できる専用キャリアボードです。本ボード上のM.2コネクタに、利用したいボードのエッジコネクタを斜めから差し込み、横に倒してネジで固定するだけで使いはじめることが可能です。

本ボードには、給電とプロセッサボードをプログラムできる USB-Cコネクタが1個、リセット/ブート用ボタンが2個、2 Aのリセット可能なヒューズ、3.3 V/1 A電圧レギュレータが搭載されています。ヒューズをバイパスしたい上級者向けのジャンパと、低消費電力テスト用に電流消費量を測定するジャンパも用意されています。

アプリケーションを使ってリモート接続する必要がある場合に向けて、2ピンJSTコネクタとシングルセルLiPo用MCP73831充電IC(充電レートは500 mAに設定)を搭載しています。また、電源/充電用ステータスLED3個、データ記録用のmicroSDカードソケット、Qwiic対応I2Cデバイスを簡単に追加できるQwiicコネクタ2個も装備しています。

注:MicroModプロセッサボードとファンクションボードは別途お買い求めください。

MicroModとは

MicroModは、M.2コネクタを利用して、マイクロコントローラーの「プロセッサボード」をさまざまな「キャリアボード」周辺機器に接続するモジュラーインターフェイスエコシステムです。

内容物

  • 1 x SparkFun MicroMod シングルメインボード
  • 3 x M2.5 x 3 mm #0プラスネジ

特徴

  • 入力電圧範囲
    • 5 V (USB C コネクタ経由)
    • 約3.7 ~ 4. 2V (LiPo バッテリコネクタ)
  • リセッタブルPTCヒューズ(定格5 V/2 A)内蔵
  • AP7361C 3.3 V電圧レギュレータ(定格1 A)
  • MCP73831 シングルセルLiPo 充電回路内蔵
    • 充電レート(DIPスイッチで 100/166/500 mAに調整可)
  • ポート
    • 1 x USB Type C コネクタ
    • 1 x 2ピン JST コネクタ
    • M.2 コネクタ
      1 x MicroMod プロセッサボード
      1 x MicroMod ファンクションボード
    • 2 x Qwiic対応 I2C
    • 1 x MicroSDカードソケット
    • 1 x SWD 2 x 5ヘッダ
  • ボタン
    • 1 x リセット
    • 1 x ブート
  • LED
    • 1 x VIN
    • 1 x 3.3 V
  • 1 x CHG
  • ジャンパ
    • MEAS
    • PTC
    • 3.3 V EN
    • VIN LED
    • 3.3 V LED

資料

ハードウェア資料:

MicroMod 資料:


製造元希望小売価格 : 14.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-DEV-18575
