Qwiic - SHTC3搭載 湿度センサ

送料区分: 200

商品コード: SFE-SEN-16467

発売日: 2022-05-25

在庫数: 2

短いURL: ssci.to/8158

¥1,795 (税込)
¥1,795 - ¥1,795
Current price ¥1,795

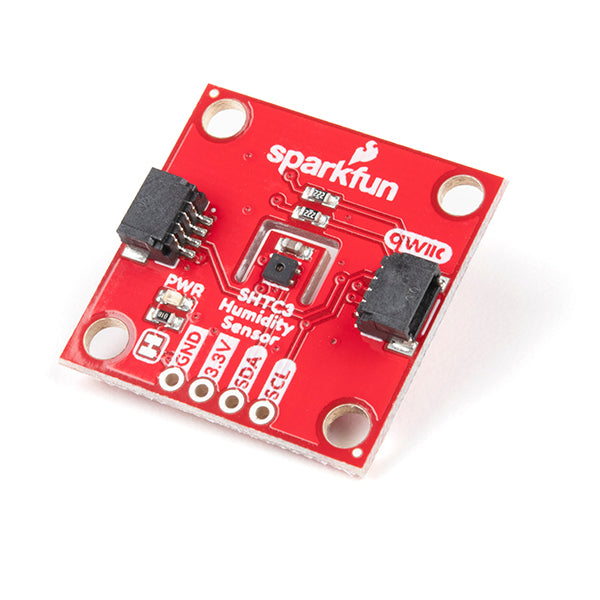

簡単に使用でき非常に精度の高い温湿度センサです。通信にI2Cを使用し、SparkFun Qwiicシリーズ製品との使用に便利なQwiicコネクタにピンを引き出しています。

Sensirion製のSHTC3湿度センサを使用しており、従来のSHTC1センサの供給電圧範囲の広さ(1.62 V〜3.6 V)を受け継ぎながら、精度が向上(±2% RH、 ±0.2°C)しています。I2Cのワイヤ2本を接続するだけで相対湿度と高精度な温度データを出力できます。

Qwiicコネクタを備えているため接続が簡単です。I2C通信用にビルトインの2.2 kΩプルアップ抵抗を搭載しています。同一のバスに複数のI2C機器を接続する場合には、抵抗を無効にする必要のある場合があります。

注意

SHTC3のI2Cアドレスは0x70(ハードウェア定義)です。複数のSHTC3センサを同一バスに接続する場合にはマルチプレクサ/Muxが必要です。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • I2Cインターフェース採用(Qwiic)
  • I2Cアドレス : 0x70
  • 2 x Qwiicコネクタ
  • 動作電圧範囲 : 1.62 V〜3.6 V(Qwiicケーブル使用で標準3.3 V)
  • 相対湿度
    • 動作範囲 : 0%〜100%
    • 標準精度 : ±2 %RH
    • 解像度 : 0.01 %RH
  • 温度
    • 動作範囲 : -40°C〜+125 °C
    • 標準精度 : ±0.2 °C
    • 解像度 : 0.01 °C
  • 標準消費電流(モードによって異なります)
    • 4.9 µA〜430 µA(標準モード)
    • 0.5 µA〜270 µA(低電力モード)

資料


製造元希望小売価格 : 10.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-SEN-16467
