SKU 8141

Qwiic PIRスターターキット (170 µA)

送料区分: 650

商品コード: SFE-KIT-19517

発売日: 2022-05-26

在庫数: 4

短いURL: ssci.to/8141

¥8,761
¥8,761 - ¥8,761
Current price ¥8,761

パッシブ赤外線(PIR)センサ使用に必要な最小限の部品キットです。PIRセンサは、センサ周辺の狭い領域のモーション検出に最適です。

170 µA SparkFun EKMC4607112K Qwiic PIR は、Panasonic製のEKMシリーズPIR センサとATTiny84を組み合わせ、 Qwiic システムでI2Cを使って相互作用させます。EKMシリーズPIR センサは、小さな動きに最適化されており、バッテリー駆動および連続通電の用途にモーション検出を提供できます。

具体的な距離データはPIRセンサからは返ってきませんが、視角内の物体から入射する赤外光をモニターし、検知領域内で動きが検出された場合に信号を作動させます。動きが検出された時にデバイスをオンにするような用途(省エネ用ホーム/ビルオートメーション、自動照明点灯消灯制御、セキュリティ、家電、IoTなど)にはピッタリです。

Panasonicの薄型PIRモーションセンサ(標準的な高さ14.4 mmに対して10.9 mmで、制約がある設計に省スペースを提供できます)は、さまざまな検出ゾーンを作るレンズ、非赤外線光を遮断する光学フィルタ、焦電検出素子、全回路への電磁気シールド、電気信号を得るためのインピーダンス変換器から構成されています。本PIR センサは、検出距離5 m、検出領域90° x 90° で、32 ゾーンにわたるデジタル出力を提供します。

本キットにはPIRセンサを駆動するSparkFun RedBoard Qwiicも付属します。 SparkFun RedBoard Qwiicは、付属のUSB Micro B ケーブルでArduino IDEを使ってプログラム可能です。ボードを接続し、ボードメニューから「Arduino UNO」を選択すれば、すぐにコードをアップロードできます。PIRセンサを RedBoard に接続するには、付属の100 mm Qwiic ケーブルをお使いください。

注: PIRセンサの感度は環境条件による影響を受けますので、標準条件での性能評価試験を推奨します。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

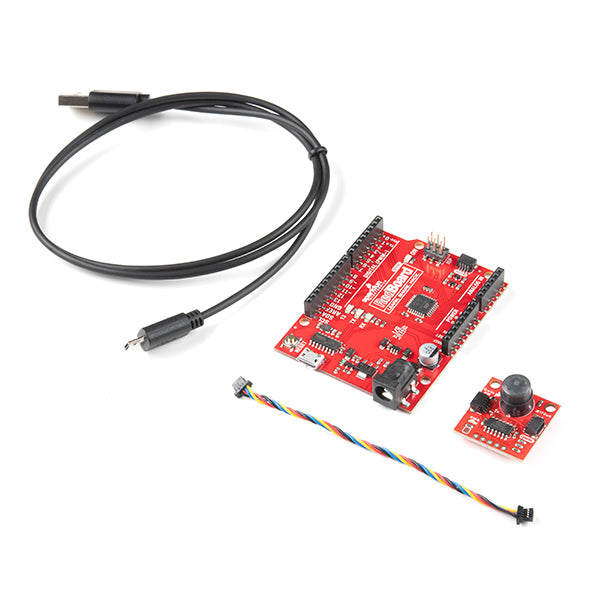

内容物

  • 1 x SparkFun Qwiic PIR - 170 µA (EKMC4607112K )
  • 1 x SparkFun RedBoard Qwiic
  • 1 x フレキシブルQwiic ケーブル- 100 mm
  • 1 x リバーシブルUSB A /リバーシブルMicro B ケーブル- 0.8 m

資料

SparkFun Qwiic PIR - 170 µA (EKMC4607112K )

SparkFun RedBoard Qwiic


製造元希望小売価格 : 42.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-KIT-19517
