SKU 8121

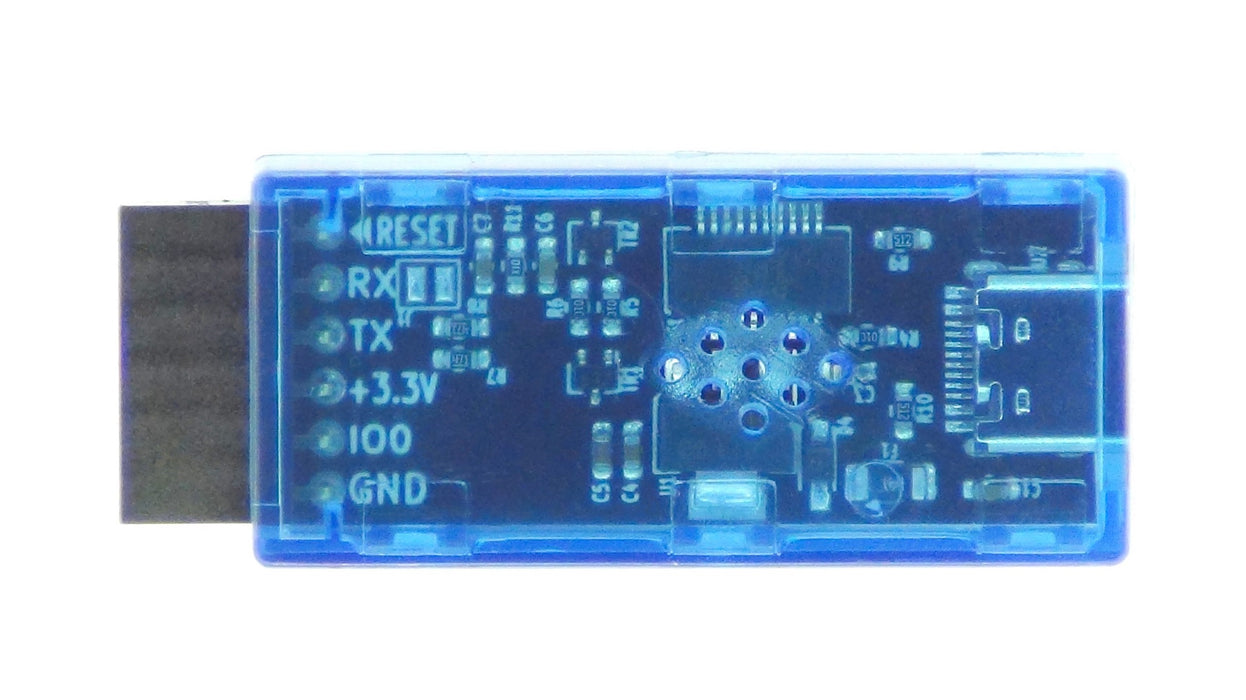

FLINT ESP Programmer R3(ESPプログラマR3)

送料区分: 200

商品コード: FLINT-008

発売日: 2022-05-16

在庫数: 2

短いURL: ssci.to/8121

¥3,900 (税込)
¥3,900 - ¥3,900
Current price ¥3,900

ESP-WROOM-02やESP32の書き込みのプログラマです。ESPマイコンは、書き込み時にスイッチの操作をしなくてはならないですが、内蔵回路によりスイッチ操作が不要で書き込みができます。

シリアル-USB変換に、FTDI社のFT231XS-Rを搭載。3.3V三端子レギュレータや、RESET・モード切替スイッチも搭載しています。

ESP32用に書込み安定化回路を内蔵しています。ESP-WROOM-02とESP32は、書き込み時のENの立ち上がりタイミングがズレていて、ESP32の書き込みが安定しない症状がありましたが、対策として0.47uFコンデンサと10Ωの抵抗を本機に内蔵しました。もちろんESP-WROOM-02での書き込みでも問題は無く書込みが可能です。

FLINT ESP Programmerの後継機種です。違いは、本品はケース付き・USB Type-C・ESP32用書き込み安定回路内蔵です。

仕様

  • USBコネクタ:USB Type-C
  • 電源:5 V(USB Type-C端子から供給)
  • 表示:LED(Power/RX/TX)
  • リセッタブルヒューズ:電流 - ホールド時(Ih)(最大)500 mA / トリップ時(It)1 A
  • サイズ : 50 mm × 20 mm(ピンソケットを含む)

注意

  • USBケーブルは付属しません
  • FTDI Basicのピンソケットとは、RX/TX/3.3 V/GNDのみ共通ピンですが、他は違いますのでご注意ください

ESP-WROOM-02の最小構成例

ESP32の最小構成例

資料


こちらの商品は、FLINTさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: FLINT-008
