SKU 8079

IQS525搭載タッチパッド基板

送料区分: 200

商品コード: SSCI-080798

発売日: 2023-02-13

在庫数: 76

短いURL: ssci.to/8079

¥2,200 (税込)
¥2,200 - ¥2,200
Current price ¥2,200

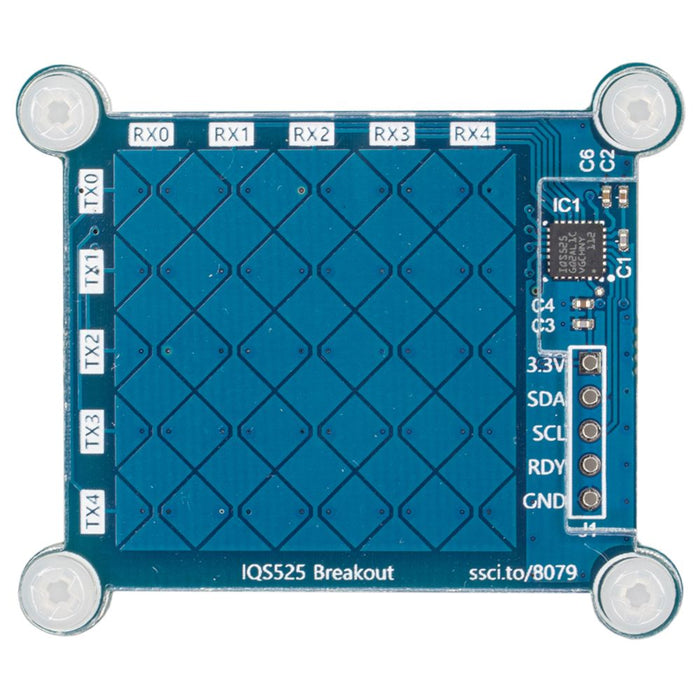

Azoteqの静電方式タッチセンサ制御IC、IQS525を搭載したタッチパッド基板です。

基板と同じサイズのアクリル板とプラスチック製ねじなどが同梱されており、I2Cで接続すればすぐに使えます。I2C部分にピンははんだ付けされていないため、使いたいピンヘッダをはんだ付けしてお使いください。

タッチパッド部分の大きさは3×3cm、分解能は1280×768で、IC内部のファームウェアで1024×1024にしています。メーカーが提供するWindows用の Debug and display tool for IQS5XX B000 Series というツールで変更することもできます。

タッチ位置だけではなく、以下のジェスチャーを取得することができます。

  • 1本指
    - タップ
    - プレスアンドホールド
    - スワイプ(4方向)
  • 2本指
    - 同時タップ
    - スクロール
    - ズーム

ピン配置

ピン名 内容 処理方法
3.3V 電源ピン 3.3Vを供給
SDA I2CのSDA端子
SCL I2CのSCL端子
RDY ICの準備完了割り込み マイコンの入力端子に接続
GND グランド GNDに接続

SDA、SCL、RDYの信号電圧は3.3Vです。

サンプルプログラムの使い方

  • Arduino IDE用のスケッチはESPr® DeveloperおよびESPr® Developer 32で動作します。Arduino Unoなどでも動作しますが、IQS525の信号電圧は3.3Vなので電圧変換回路を入れてください。
  • Processing用スケッチ、Python用スクリプトはどちらも上記Arduino IDE用スケッチを書き込んだボードをつないで動作させます。macOSで使う前提でシリアルポートの名前を設定しているので、Windowsなどで使う場合は書き変えてください
