SKU 8033

高性能曲げセンサ 65mm

送料区分: 200

商品コード: SENSIA-BS-65

発売日: 2022-03-24

在庫数: 27

短いURL: ssci.to/8033

¥1,859 (税込)
¥1,859 - ¥1,859
Current price ¥1,859

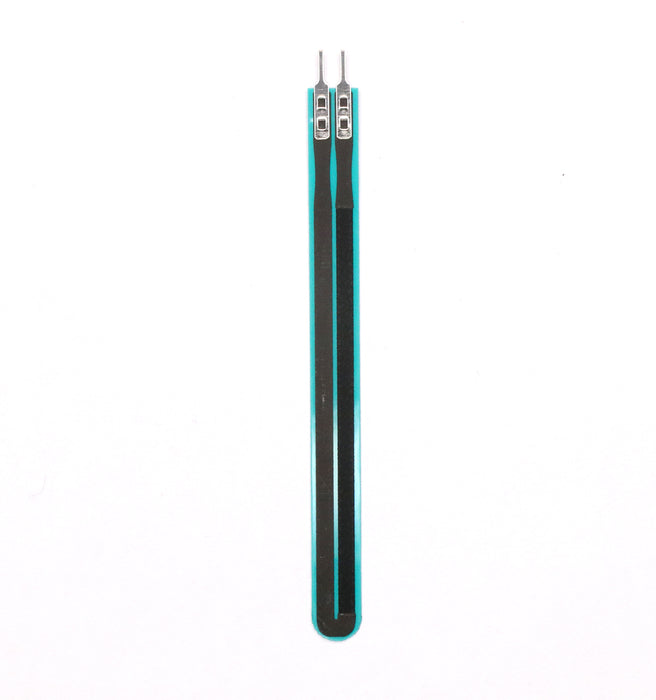

センシアテクノロジー社製の曲げに応じて抵抗が変化するセンサです。曲率ごとに安定した抵抗値を示すため、高精度な曲げ計測が可能です。

特徴

  • 曲げに応じて抵抗が変化する抵抗変化型センサ
  • 抵抗の不安定な変化がなく、高精度な曲げ計測が可能
  • 金属箔ひずみゲージの250倍の応答性
  • 抵抗変化の正負から曲げ方向(外曲げ、内曲げ)を判別可能
  • 厚さ0.2 mm以下、高フレキシビリティ
  • シンプルな構造及び金属端子付き

仕様

  • 抵抗値:20 kΩ ± 10%
  • ゲージ率(歪みに対する抵抗変化率):
    • 外曲げ:700
    • 内曲げ:100
  • 対応曲率範囲:曲率半径2.0 mm以上
  • 使用温度範囲:5℃ - 100℃
  • 寿命:曲げ100万回

使用方法

  • 曲げ、ひずみを測りたい箇所に接着剤等で固定してください。
  • 端子をハンダ付けする際は、低温ハンダ(千住金属工業社製LEOなど)を使用した190°C以下でのハンダ付けを推奨します。本製品の基材がPETフィルム(融点約200°C)のため。




情報
販売元商品ページ

商品コード: SENSIA-BS-65
