SKU 7995

Terminal-Terminal 8P with VCOM mode KIT

送料区分: 200

商品コード: MED-052

発売日: 2022-03-10

在庫数: 7

短いURL: ssci.to/7995

¥980 (税込)
¥980 - ¥980
Current price ¥980

ターミナル-ターミナル8極VCOMモード付キットです。

特徴

  • ディップスイッチの各スイッチをONにすることで、各チャネルをVCCやGND等の共通電位(VCOM)に接続することができます。
  • スイッチ等の配線に圧着端子等を取り付けることなくターミナルに接続するだけで、ピンソケットを介して各種機器に接続することができます。
  • 試作機等の筐体内において単にブレッドボードを使用した場合に比べ、見栄えが良くなります。

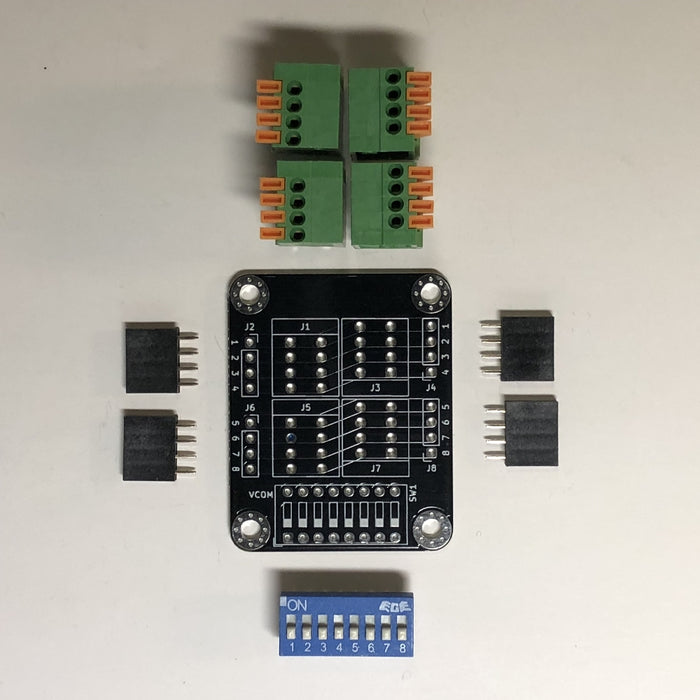

主な仕様

  • 4極ターミナル(プッシュインタイプ)×4 [PDF] (J1, J3, J5, J7)
  • ピンソケット(1×4)×4 [PDF] (J2, J4, J6, J8)
  • DIPスイッチ8P (EDS108SZ) [PDF] (SW1)
  • 基板仕様
    • 基板サイズ:37 mm × 46 mm
    • 材質:FR-4 (TG150)
    • 基板板厚:1.6 mm
    • 銅箔厚: 部品面(表面)、半田面(裏面) 各35 μm
    • ランド仕上げ:有鉛はんだめっき

使用例

  • マイコンボード、開発ボード等のピンヘッダ、ソケットとスイッチ等との接続
  • ブレッドボードとスイッチ等との接続
  • 試作機、少量生産機等の筐体内における配線
  • ユーザ等により配線を変更する場合がある機器の筐体内における配線

組み立て後

資料

注意点

  • 本製品はキット形態での販売です。使用に際し、半田付けを行う必要があります
  • 半田付けは背の低い部品から先に行うと半田付けし易いです。
  • 本製品の使用に際しては、使用の態様により、基板へのスペーサーの取り付けや、半田面への絶縁シートの貼り付けなど、適切な絶縁処理を施してください。
  • 本製品は電気的知識を有する方の使用を対象としています。 本製品の使用に際し、安全に使用できる範囲を判断し、その範囲内で使用してください。
  • 仕様および外観は、改良のため予告なく変更する場合があります。

本商品は、MEDさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には当社ではお答えできません。ご自身で解決していただく必要があります。
