SKU 7928

DC-DC 電源基板 ±12V/5V

送料区分: 650

商品コード: LINUXCOM-001

発売日: 2022年2月21日

Sold out
¥3,800
¥3,800 - ¥3,800
Current price ¥3,800

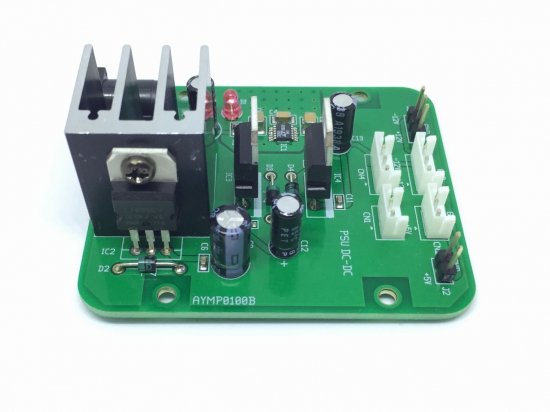

入力の DC 15V から ±12V、+5V DC 出力を生成する電源基板です。

仕様

  • 入力電源:DC15 V / 0.8 A以上
  • 出力電流:+12 V / 200 mA、-12 V / 100 mA、+5 V / 200 mA程度が目安
  • 出力コネクタ:JST EHシリーズ
    B2B-EH x 2(5 V)
    B3B-EH x 2(±12 V)
  • コネクタピン配置:DC-DC電源基板±12 V / 5 V補足資料参照
  • 基板寸法:65 mm x 54 mm x 30 mm

特徴

  • LTC3261反転チャージポンプを使用しマイナス電圧を生成
  • 出力の3電源とも2つのコネクタと1つのピンヘッダーを用意
  • デジタルオーディオDACの簡易電源基板として最適

内容物

  • DC-DC電源基板 ±12 V / 5 V

資料


こちらの商品は、LINUXCOMさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
