SKU 7915

Universal Board 2.00mm Cross Line

送料区分: 200

商品コード: MED-046

発売日: 2022年1月26日

¥980
¥980 - ¥980
Current price ¥980

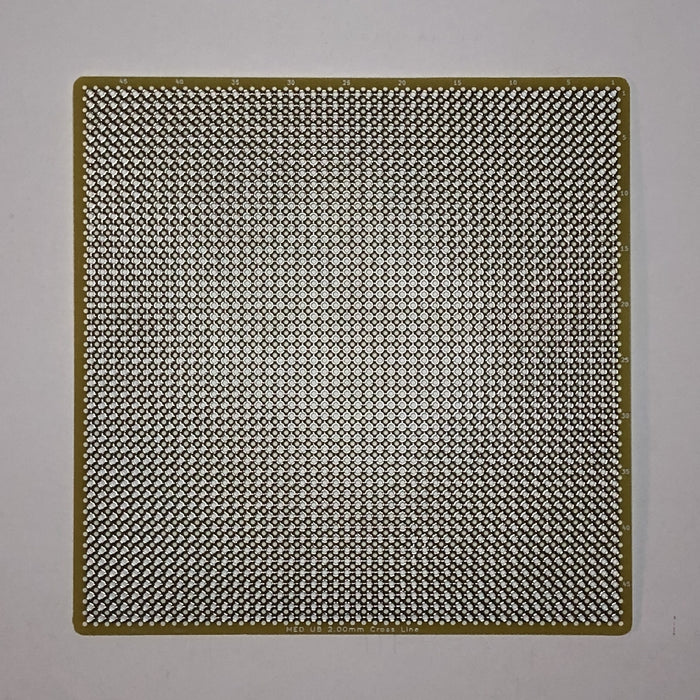

2.00 mmピッチのスルーホールと、穴壁に銅メッキが施されていない2.00 mmピッチのノンスルーホールとを組み合わせたユニバーサル基板です。

板厚0.6 mmで薄いためある程度の硬さがありながら比較的曲げやすく、ハサミ等で任意の大きさや形状に切って使用することができます。ハサミ等で切る場合、ノンスルーホールが配置されていることで、より切りやすくなっています。ノンスルーホールを利用して配線を通したり、基板を固定したりすることができます。

十字に配線されている格子状のパターンをカッターやマイナスドライバーやルーター等でカットして、自由に回路を作成することができます。パターンをカットする場合、パターンを剥離するような感じでパターンを除去するとより確実に各ランド間を絶縁することができます。

主な仕様

  • 製品種別:ユニバーサル基板
  • 材質:FR-4(TG150)
  • 板厚:0.6 mm
  • サイズ:100.0 mm × 100.0 mm
  • 片面/両面種別:両面
  • スルーホール
    • 穴径:1.0 mm
    • ランド径:1.5 mm
    • ピッチ:2.00 mm
    • ランド間配線パターン太さ:0.2mm
    • ランド仕上げ:有鉛はんだめっき
  • ノンスルーホール
    • 穴径:0.9 mm
    • ピッチ:2.00 mm

注意点

  • 配線パターンカット後は、テスターなどで各ランド間で導通していないか必ず確認して下さい。
  • 仕様および外観は、改良のため予告なく変更する場合があります。

写真

拡大

背面

資料


こちらの商品は、MEDさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には当社ではお答えできません。ご自身で解決していただく必要があります。
