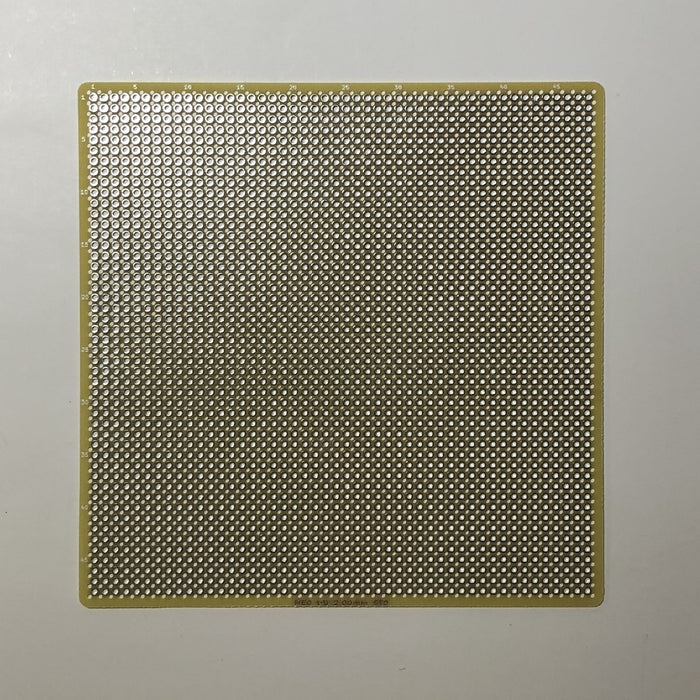

Universal Board 2.00mm STD

2.00 mmピッチのスルーホールと、穴壁に銅メッキが施されていない2.00 mmピッチのノンスルーホールとを組み合わせたユニバーサル基板です。

板厚0.6 mmで薄いためある程度の硬さがありながら比較的曲げやすく、ハサミ等で任意の大きさや形状に切って使用することができます。ハサミ等で切る場合、ノンスルーホールが配置されていることで、より切りやすくなっています。ノンスルーホールを利用して配線を通したり、基板を固定したりすることができます。

主な仕様

• 製品種別：ユニバーサル基板
• 材質：FR-4（TG150）
• 板厚：0.6 mm
• サイズ：100.0 mm × 100.0 mm
• 片面／両面種別：両面
• スルーホール
  • 穴径：1.0 mm
  • ランド径：1.5 mm
  • ピッチ：2.00 mm
  • ランド仕上げ：有鉛はんだめっき
• ノンスルーホール
  • 穴径：0.9 mm
  • ピッチ：2.00 mm

注意点

• 仕様および外観は、改良のため予告なく変更する場合があります。

写真

拡大

背面

資料

• サポートページ

こちらの商品は、MEDさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: MED-044
