SKU 7911

ロジックICで創るCPUキットTTM8

送料区分:

商品コード:

発売日: 2022年1月28日

Sold out
¥22,000
¥22,000 - ¥22,000
Current price ¥22,000

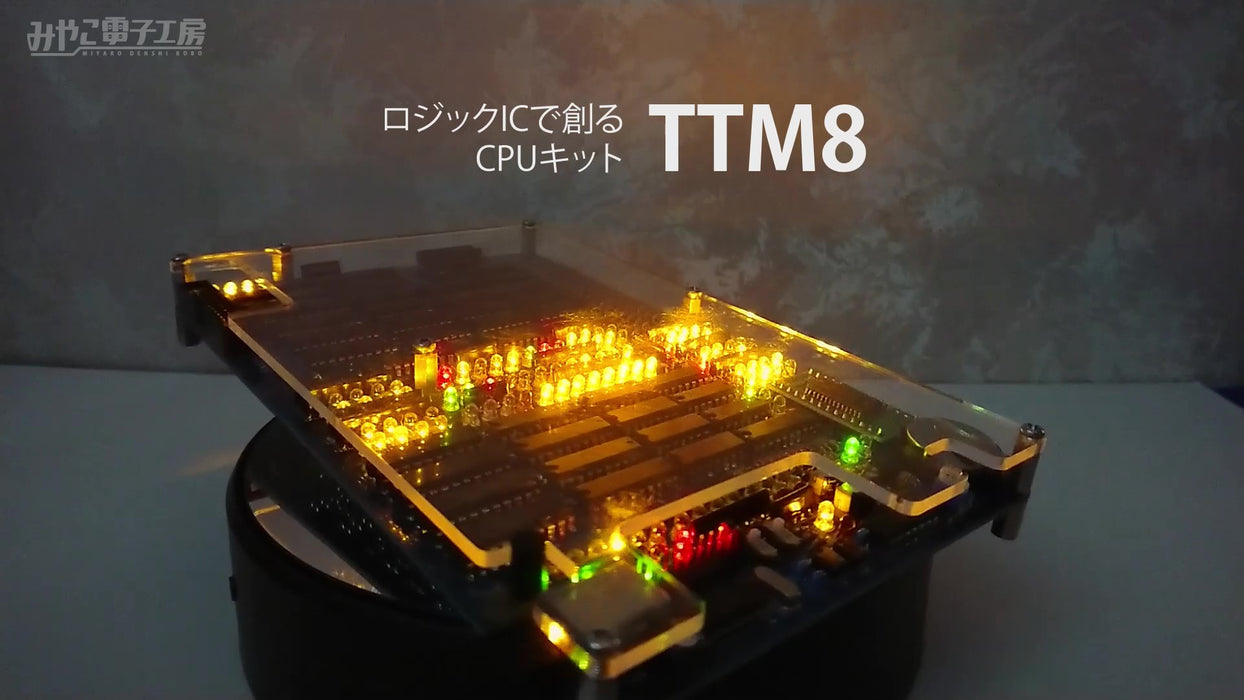

ロジックICを組み合わせて構成されたCPU組立キットです。パソコンやスマホの中で動いているCPUの仕組みについて興味はありませんか?このキットで組みあがるTTM8-CPUは内部が明確なロジックICを使用したCPUなので、ブラックボックスなしの純粋な回路を理解できます。これからCPUを学ぶ方や歯応えのある組立キットに挑戦したい方にお勧めです。

仕様

  • 電源電圧:5 V
  • 消費電流:1 A 以下
  • bit 数:8 bit
  • 命令種類:16 種類
  • 総レジスタ数:10 個
  • 汎用レジスタ数:2 個
  • 1 プログラムにおける最大命令数:64 命令
  • スタックおよびユーザ操作用RAM 領域:32 Byte
  • クロック:段階的に250 kHz から244 Hz、低周波クロック、手動クロック
  • 入出力:なし(拡張して任意のI/O を付与できる)
  • 組立時間:はんだづけ作業5~6時間

特徴

  • ロジックIC44個で構成
  • 100個以上のLEDで内部信号を表示
  • スタック搭載
  • 16進数キーパッドでプログラミング
  • 自作のI/Oを拡張できる

内容物

  • TTM8-CPU 基板
  • TTM8プログラムボード 基板
  • 組立用部品一式

使用例

資料


本商品は、みやこ電子工房さんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。
