SKU 791

Cielduino プリント基板(基板のみ)

送料区分: 200

販売終了

商品コード: SSCI-PCB-CIELDUINO

発売日: 2011年12月2日

Sold out
¥523
¥523 - ¥523
Current price ¥523

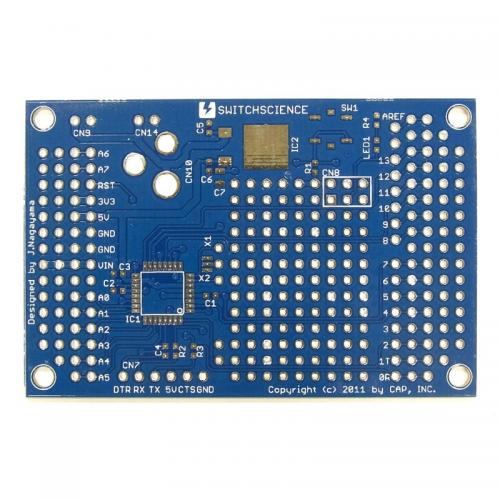

Cielduino(シルディーノ)は72mm x 47mm サイズのArduino互換ボードです。ユニーバサルエリアを持っているArduino互換機です。いわゆる”C基板”に重ねて利用できます。

こちらの商品は基板のみです。搭載する部品は別途ご用意ください。部品リストはサポートページにて記載されております。

ユニバーサルエリアは本体の中心部に 9 x 13 と、シールド接続用のピンの左右外側にあります。詳しくはパターン図[PDF]にてご確認ください。

Arduino用シールドのピン配置に対応していますので、各種シールドがそのまま使えます。ただし、ICSP端子についてはArduino Uno とは配置が異なるため XBeeシールドなど一部シールドではご利用いただけません。
また、3.3Vレギュレータ搭載のパターンはありませんので、3.3V端子には何も接続されていません。

USBシリアル変換機能はありません。プログラムの書き込みには、別売のUSBシリアルアダプタ等が必要です。

サポートページ
