SKU 790

16×2キャラクター LCD 5V版 RGBバックライト付

送料区分: 200

商品コード: SFE-LCD-10862

発売日: 2011-11-29

在庫数: 5

短いURL: ssci.to/790

¥3,589
¥3,589 - ¥3,589
Current price ¥3,589

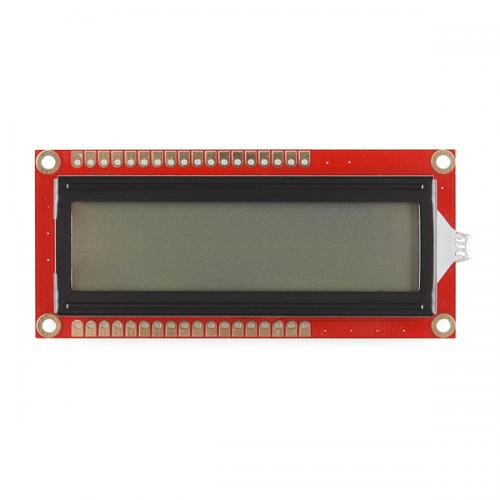

RGBバックライトの付いた、16桁2行のキャラクター液晶ディスプレーモジュールです。上下に同じ内容の接続端子が出ていて便利です。

ピン番号が左から1,2,3,・・・,13,14,15,16,17,18となっていて、LCDシールドキット(青)LCDシールドキット(緑)の物とは異なります。
1,2番が電源ピンで、1番ピン:VSS(GND側), 2番ピン:VDD(+5V側) となっています。
15~16番ピンがバックライトLED用ピンで、15番ピン:カソード(コモン) 16番ピン:アノード(赤) 17番ピン:アノード(緑) 18番ピン:アノード(青) です。
詳しくはデータシートをご覧ください。

メーカーの販売ページ:https://www.sparkfun.com/...
メーカー希望小売価格:14.95ドル(税別)

R

G

B
