SKU 777

Cielduino--販売終了

送料区分: 200

販売終了

商品コード: SSCI-CIELDUINO

発売日: 2011-11-22

短いURL: ssci.to/777

売り切れ
¥1,885
¥1,885 - ¥1,885
Current price ¥1,885

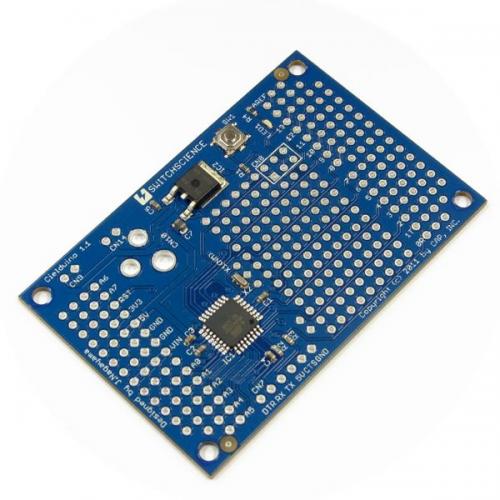

Cielduino(シルディーノ)は72mm x 47mm サイズのArduino互換ボードです。ユニーバサルエリアを持っているArduino互換機です。いわゆる”C基板”に重ねて利用できます。

ユニバーサルエリアは本体の中心部に 9 x 13 と、シールド接続用のピンの左右外側にあります。詳しくはパターン図[PDF]にてご確認ください。

Arduino用シールドのピン配置に対応していますので、各種シールドがそのまま使えます。ただし、ICSP端子についてはArduino Uno とは配置が異なるため XBeeシールドなど一部シールドではご利用いただけません。
また、3.3Vレギュレータは搭載しておりませんので、3.3V端子には何も接続されていません。

Arduino Uno と同じブートローダ(ファームウェア)書き込んで出荷しています。Arduino IDE のボード設定はArduino Unoを選択して下さい。なお、USB-シリアル変換機能はありません。プログラムの書き込みには、別売のUSBシリアルアダプタ等が必要です。

ピンソケットやピンヘッダ、電源コネクタは付属しません。

サポートページ

上から見る

使用例

別売のDCジャック、ピンソケット、ピンヘッダなどを搭載した図。

USB-シリアル

ピンヘッダを付けると、USB-シリアルアダプタ(別売)が接続できます。

商品コード: SSCI-CIELDUINO
