ATOM Display Lite - LCD ディスプレイドライバキット--在庫限り

送料区分: 200

在庫限り

商品コード: M5STACK-K115-B

発売日: 2022-05-12

在庫数: 0

短いURL: ssci.to/7592

売り切れ
¥6,710 (税込)
¥6,710 - ¥6,710
Current price ¥6,710

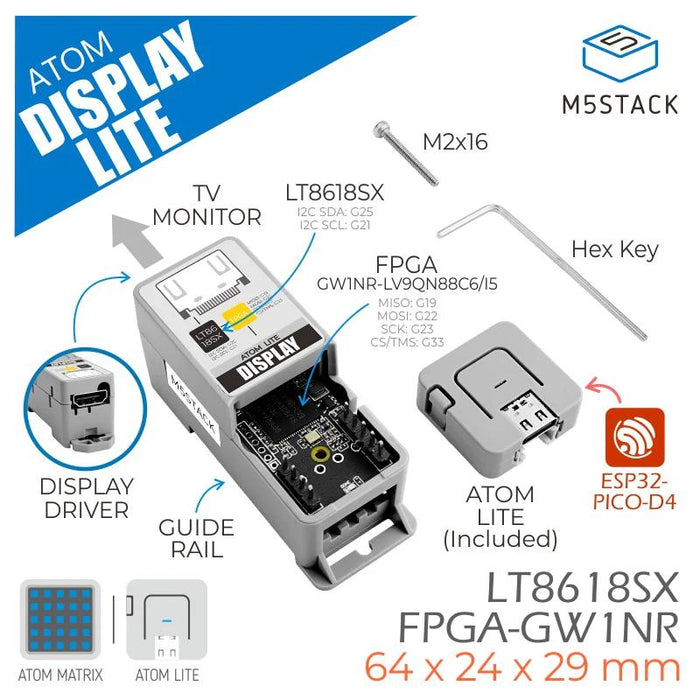

小型でパワフルなディスプレイドライバキットです。FPGAを使用して従来のSPI TFT-LCDデータ出力をシミュレーションします。最大1280 x 720ピクセル解像度での画像の出力に対応しており、色再現性の高い信号方式を採用しています。T8618SX RGB - HDMI変換チップを内蔵し、2.4 G Wi-Fi、4 MBフラッシュメモリ、520 KB SRAMメモリを備えています。

注意

本製品は、適応解像度を調節可能なモニターと組み合わせる必要があります。

特徴

  • FPGAおよびドライバライブラリコードの全てがオープンソース
  • FPGA(Gowin GW1NR-9C)を使用したSPI TFT-LCDデータ出力のシミュレーション
  • 内蔵LT8618SX RGB - HDMIチップ(24 bitカラー深度対応)
  • SPIインターフェース(FPGA) + I2Cインターフェース(LT8618SX)
  • 最大720 P(1280 x 720)画像出力
  • マルチ出力モード、最適化フレームレート 最大12 ~ 16 fps
  • 内蔵ATOM Liteメインコントローラ(ESP32-PICO-D4、4MBフラッシュ + 520 KB SRAM)
  • 1 x プログラマブルなRGB LED、1 x リセットボタン、1 x ボタン、1 x GROVE拡張ポート
  • 開発プラットフォーム : Arduino(UIFlowのサポートの予定あり)

仕様

  • ESP-PICO-D4 : 240 MHz デュアルコア、600 DMIPS、520 KB SRAM、Wi-Fi
  • FPGA : Gowin GW1NR-9C
  • LT8618SX : RGB - HDMIチップ(24 bitカラー深度対応)
  • 画像の最大出力サイズ : 720 P(1280 x 720)
  • 出力フレームレート : 1280 x 720 60 Hz
  • 重量 : 21 g
  • サイズ : 64 x 24 x 29 mm

資料


製造元希望小売価格 : 36.90ドル
製造元の販売ページ : https://shop.m5stack.com/products/...
