SKU 7555

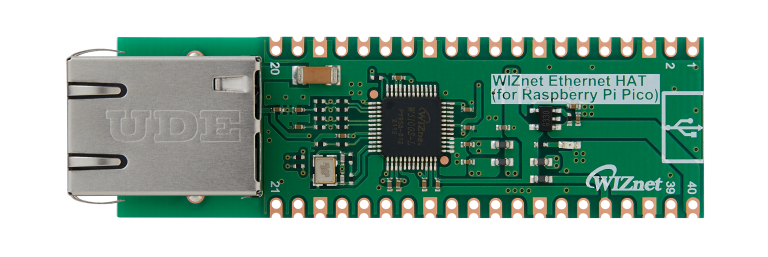

WIZnetイーサネットHAT

送料区分: 650

商品コード: WIZNET-ETHERNET-HAT

発売日: 2021-12-29

在庫数: 17

短いURL: ssci.to/7555

¥1,298 (税込)
¥1,298 - ¥1,298
Current price ¥1,298

W5100Sを搭載したRaspberry Pi Picoピン互換ボード(3.3/5 V対応)です。

  • Raspberry Pi Picoピン互換
  • Ethernet (W5100S ハードワイヤードTCP/IPチップ)

特徴

  • W5100S搭載
    • ハードワイヤード対応インターネットプロトコル:
      TCP、UDP、 WOL over UDP、IGMPv1/v2、IPv4、ARP、PPPoE
    • 最大4ソケットを同時サポート
    • 内部16 kバイトメモリ(TX/ RXバッファ)
  • 動作電圧3.3 V / 5 V
    • LDO内蔵(LM8805SF5-33V)
  • SPI インターフェース
    • 5 V I/O トレラント
  • 10 / 100 Ethernet PHY 内蔵
  • オートネゴシエーション対応
    • 全二重/半二重
    • 10/100 Mbpsベース
  • RJ45内蔵 (RB1-125BAG1A)

ハードウェア仕様

  • ピン配置

  • ピン説明
I/O ピン名 説明
P VBUS 電源、4.3~5.5 V
P 3V3 電源、3.3 V
P GND 電源グラウンド
I INTn W5100S 割込み(アクティブロー)
I RSTn W5100S リセット(アクティブロー)
I SPI0 TX SPI MOSI(Master Out Slave In)
I SPI0 SCK SPIクロック
I SPI0 CSn SPI スレーブセレクト
O SPI0 RX SPI MISO


資料

回路図

寸法(単位: mm)

21 x 68 x 18 (mm)

ファームウェア例

--

製造元希望小売価格:4.95ドル(税別)
製造元の販売ページ:https://eshop.wiznet.io/shop/module/wiznet-ethernet-hat/

商品コード: WIZNET-ETHERNET-HAT
