SKU 755

f-palette I/O Board

送料区分: 200

在庫限り

商品コード: FURO-FPALETTE-IO

発売日: 2011年11月2日

10.0% オフ
Original price ¥3,278
¥2,950
¥3,278 - ¥3,278
Current price ¥2,950

本製品は、f-palette CPU Boardとの組み合わせにより多種多様なロボットの製作が可能になります。※基本セットのI/Oボードセットと同じ商品です。

・CMOSレベルエンコーダx2入力コネクタ搭載5V電源搭載
・トグルスイッチx2、LEDx4(GPIO接続)、
・メインスイッチ、POWER LED搭載
・5VADC入力、分圧抵抗により4つの5V仕様のセンサを接続可能
・サーボモータを基本状態で4つ接続可能
・拡張ボードが2つまで接続可能
・CAN通信インターフェース機能
・SC1602タイプのLCDが接続可能

より詳しい情報は、以下のウェブサイトにて公開されております。
fuRo発オリジナル電子工作キット“エフ・パレット”

希望小売価格:3129円(税込み)

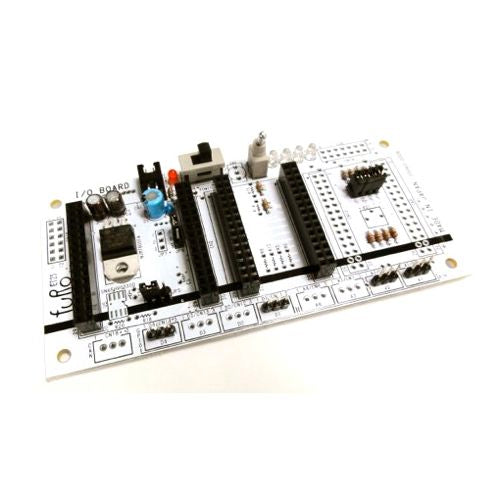

画像は完成図

内容物

・I/O board 本体基板 1
・3端子レギュレータ(5V/1.5A出力) 1
・赤色LED 1
・黄緑LED 4
・抵抗器 62Ω 1
・抵抗器 510Ω 1
・抵抗器 680Ω 4
・抵抗器 1kΩ 4
・抵抗器 2kΩ 4
・抵抗器 3kΩ 4
・抵抗器 10kΩ 1
・コンデンサ 22μF 1
・コンデンサ 0.1μF 2
・コンデンサ 15pF 1
・コンデンサ 10μF 2
・2*4ピンヘッダ 1 (添付説明書の部品表 1*2ピンヘッダ 4個 相当)
・1*3ピンヘッダ 12 (1*40ピンヘッダを折って使います)
・ジャンパピン 7
・トグルスイッチ 2
・スライドスイッチ 1
・30(2*15)ピンソケット 6
・2ピン電源ソケット 1
・電源コネクタ 1
・電源コネクタ用ピン 2
・3.3V CAN トランシーバ 1 (I/O Board本体に実装済み)
・電池ボックス 1
※添付説明書の部品表とは順番が違っています
※10KΩ半固定抵抗・テスト端子・2*6ピンソケット・2*7ピンソケットは付属していません。
