SKU 753

MP3-4Nano

送料区分: 200

販売終了

商品コード: GRAVITECH-MP3-4NANO

発売日: 2011年10月25日

Sold out
¥4,400
¥4,400 - ¥4,400
Current price ¥4,400

商品入れ替えのため在庫限りで販売を終了します。

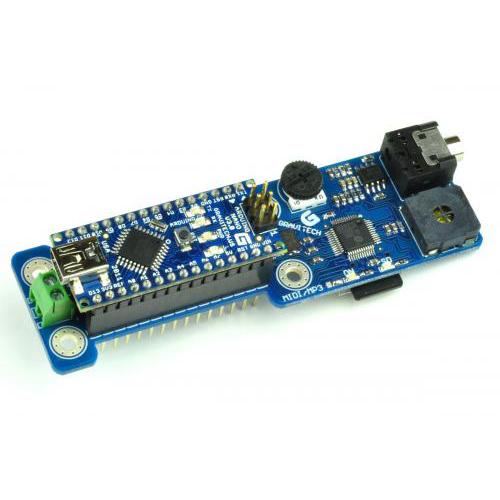

MP3-4Nano(エムピースリー・フォー・ナノ)は、Arduino Nano用のMP3再生アドオンモジュールです。

足の長いピンソケットが付いているので、さらに他のアドオンモジュールを重ねたり、単体のArduino Nanoと同様にブレッドボードに挿したりできます。サイズも約9.4cm×2.6cmとコンパクトです。

使用ピン
• D2: MP3-DREQ
• (D3: MIDI-RX はんだジャンパで接続するオプション)
• D4: Micro-SD chip select
• D6: MP3 chip select
• D7: MP3-DCS
• D8: MP3-RST
• D11: SPI MOSI
• D12: SPI MISO
• D13: SPI SCK

特徴
• 3.5mmステレオヘッドフォン端子搭載
• ボリューム付きモノラルアンプ,超小型スピーカー搭載
• Micro-SDスロット搭載
• MP3デコーダーIC VS1053B 搭載

ArduinoNanoは付属しません

回路図:Schematic.pdf
データシート: VS1053Bdatasheet.pdf
参考スケッチ:Sparkfun MP3 Player Shield用スケッチ
このスケッチには、Bill GreimanのSDカードライブラリsdfatlibが必要です。※ Sd2PinMap.h で「SS_PIN = 4」と変更してください。詳細はスケッチのコメント部分を参照してください。

製造元希望小売価格:$39.95
製造元の販売ページ:http://www.gravitech.us/...
