SKU 7475

FDD8447L搭載 ATOM PWMキット

送料区分: 200

商品コード: M5STACK-K065

発売日: 2021年12月2日

¥3,058
¥3,058 - ¥3,058
Current price ¥3,058

MOSFET(負荷最大12 V@100 W)を搭載した単一チャンネルPWM制御DCドライバです。ハイパワーDCモーターでのPWM速度コントロールや、工業用途でのヒーティングワイヤのコントロールなどに適しています。ATOM LITE(ESP32内蔵)をコアコントローラとして使用しているため、幅広いPWMダイナミック制御レンジ(周波数5 kHz、デューティサイクル調整レンジ 0-100%、最大解像度13 bit)を備えています。内蔵のWi-Fi/Bluetooth機能により、遠隔でのコントロールも簡単に行えます。UIFlowグラフィカルプログラミングに対応し、信号出力の設定や機能拡張も容易にできます。

特徴

  • 単一チャンネル低レイテンシPWM信号出力
  • ハイパワーMOSFET、出力容量 12 V@100 W
  • 1 x GROVE拡張インターフェース
  • DC-DC(12 V to 5 V)変換回路内蔵
  • 取り付け、操作が簡単
  • 保護カバーつき、必要なものが全て揃った設計
  • 開発プラットフォーム : Arduino/UIFlow

用途

  • DCモーターコントロール
  • ライトのコントロール
  • ヒーターのコントロール
  • DC負荷

仕様

  • ドライバチップ : EG27324
  • MOSFET : FDD8447L
  • 最大出力 : 100 W
  • 入力電圧範囲 : DC 12 V-24 V
  • ドライバチャンネル数 : 1
  • 重量 : 28.9 g
  • サイズ : 24 x 48 x 18 mm

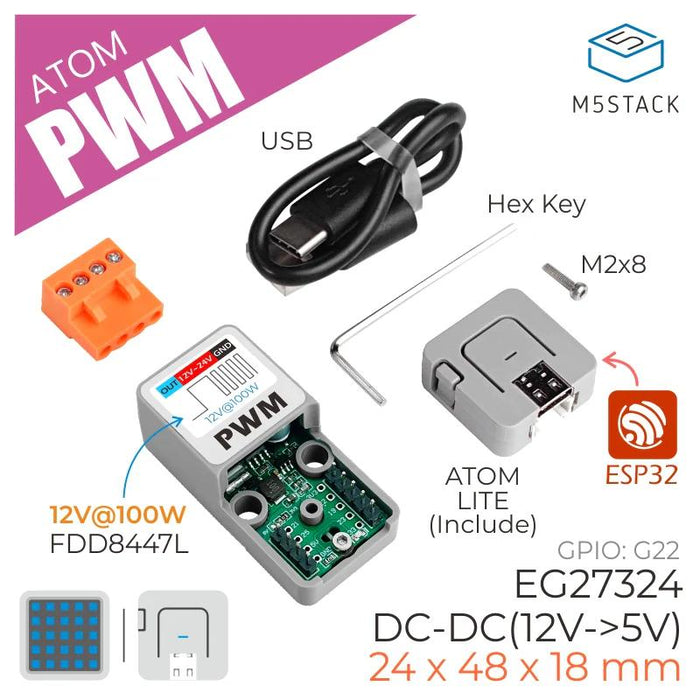

内容物

  • 1 x ATOM PWM
  • 1 x ATOM LITE
  • 1 x M2 六角レンチ
  • 1 x M2 x 8 なべネジ
  • 1 x 3.96-4Pターミナル
  • 1 x USB Type-Cケーブル(20 cm)

資料


製造元希望小売価格 : 19.95ドル
製造元の販売ページ : https://shop.m5stack.com/products/...
