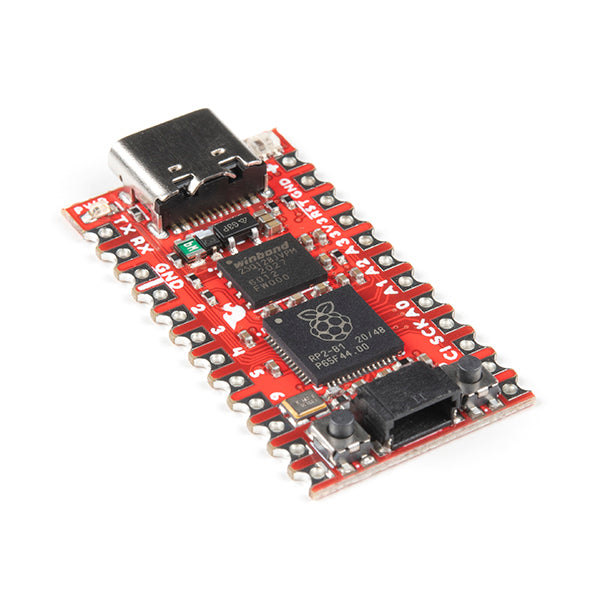

RP2040搭載 SparkFun Pro Micro
送料区分: 200
商品コード: SFE-DEV-18288
発売日: 2021-09-24
在庫数: 0
短いURL: ssci.to/7441
Raspberry Pi財団のRP2040マイクロコントローラを搭載した安価で高性能なボードです。従来のPro Microと同様の形状で、アドレス可能なWS2812B LED、ブートボタン、リセットボタン、Qwiicコネクタ、USB Type-C、リセット可能なPTCヒューズ、端面スルーホールも備えています。
RP2040はC/C++とMicroPythonのクロスプラットフォームな開発環境に対応しています。ランタイムデバッグに簡単にアクセスすることもできます。UF2ブートを備え、浮動点ルーティンがチップに書き込まれます。基板搭載のUSBはデバイスとホストのどちらでも作動します。2基の対称性コアを搭載し、内部の帯域幅が広いので、信号処理やビデオ処理に優れています。チップには大容量の内蔵RAMを備えている他、ボードにはさらに16 MBの外部QSPIフラッシュチップも搭載しており、プログラムコードの保管に使用できます。
Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。
特徴
RP2040
- デュアルCortex M0+プロセッサ(最大133 MHz)
- 264 KB 6バンク組込みSRAM
- 6 x 専用設計IO(SPIフラッシュ用、XIP対応)
- 30 x 多機能GPIO
- 一般的なペリフェラルに対応した専用設計ハードウェア
- 拡張用ペリフェラルに対応したプログラム可能なIO
- 内蔵温度センサ付きの4チャンネルADC(0.5 MSa/s、12-bit変換)
- SWDインターフェース
- 4アラーム付きタイマー
- リアルタイムカウンタ(RTC)
- USB 1.1ホスト/デバイス
- 対応プログラミング言語 :
- MicroPython
- C/C++
SparkFun Pro Micro - RP2040
- Raspberry Pi財団のP2040マイクロコントローラ搭載
- AP2112 3.3 V電圧レギュレータ搭載
- プログラミングに使用できるオンボードUSB Type-Cコネクタ
- USB 1.1 ホスト/デバイス機能
- リセット可能なPTCヒューズ
- 端面スルーホール付きPTHパッド
- 20 x 多機能GPIOピン
- 4 x 12-bit ADCチャンネル(内蔵温度センサ付き、0.5 MSa/s、12-bit)
- 10 x PWMチャンネル
- シリアルペリフェラル
- 2 x UART
- 1 x I2C(Qwiic互換)
- 1 x SPI
- ボタン
- ブート
- リセット
- LED
- 電源ステータス表示
- WS2812 LED搭載(アドレス可能)
- 16 MB外部フラッシュメモリ
仕様
- サイズ : 3.3 x 1.8 cm
資料
- 回路図(PDF)
- EagleFile(ZIPダウンロード)
- ボード寸法図
- ガイド
- データシート図(PDF)
- RP2040データシート(PDF 31.2MB)
- Raspberry Pi Picoデータシート(PDF 16.5 MB)
- Raspberry Pi Picoを始めよう(PDF 32.9 MB)
- Raspberry Pi Pico C/C++ SDK(PDF 2.14 MB)
- Raspberry Pi Pico Python SDK(PDF 2.66 MB)
- RP2040について
- GitHub
製造元希望小売価格 : 9.95ドル(税抜き)
製造元の販売ページ : https://www.sparkfun.com/products/...
商品コード: SFE-DEV-18288
