SKU 743

7segduinoキット(緑)

送料区分: 200

商品コード: SSCI-KIT-7SDG

発売日: 2011-10-18

在庫数: 0

短いURL: ssci.to/743

売り切れ
¥1,780
¥1,780 - ¥1,780
Current price ¥1,780

morecat_labさん作のArduino互換機、7segduino(セブンセグ・デュイーノ)専用ボードと部品のセットです。
7セグLEDには繋がっていないデジタル入出力ピンD0(Rx),D1(Tx),D5とアナログ入力ピン(デジタル入出力も可)ピンA1~A5とを自由に使えますので、温度計、電圧計、距離計、周波数カウンタなど数字表示付きアプリケーションが簡単に作成できます。
キット品です。ハンダ付けが必要です。

この商品の7セグLEDは緑色です。他に赤色青色黄色白色があります。

付属するAVRマイコン(ATmega328)には、内蔵のRC発信(8Mhz)を使用するブートローダを書き込んでおります。サンプルプログラムも入っていおりますので組み立て後すぐに動作確認できます。
別売のUSB-シリアルアダプタで、ArduinoIDEからプログラムの書き込みができます。

説明書は付属しません。ご利用方法につきましては7segduinoのウェブサイトを参照ください。

ライブラリも7segduinoのウェブサイトからダウンロードできます。

出荷時のサンプルスケッチ

内容物
・7segduino基板 1個
・7セグメント4桁LEDマトリックス 1個。
・ATMega328P(内蔵8Mhz発振のブートローダ書き込み済) 1個
・28PINソケット 1個
・抵抗 100Ω1/6W 8個
・抵抗 10KΩ 1/6W 1個
・積層セラミックコンデンサ 0.1uF 3個
・ピンヘッダ 1×20P 1個 (折って使用してください)
  → 1×6P 2個
  → 1×4P 1個

裏側(完成図)

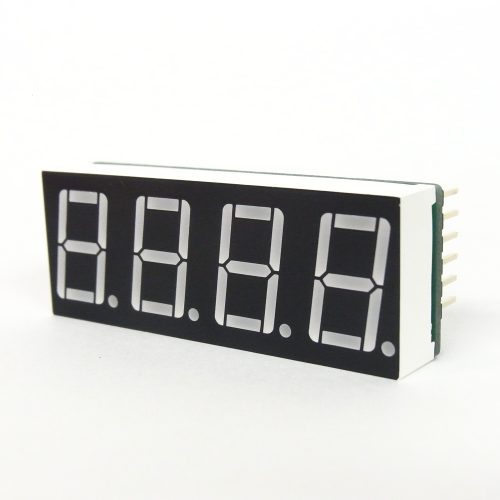

7セグLED(緑色)

※写真中のLEDに繋がっているピンソケット、USBシリアルアダプタは付属しませんん。

商品コード: SSCI-KIT-7SDG
