SKU 7406

BOARD_ESP32E-WROVER(16MB) USB TYPE C

送料区分: 200

商品コード: MTW-037

発売日: 2021-08-18

在庫数: 0

短いURL: ssci.to/7406

売り切れ
¥3,800 (税込)
¥3,800 - ¥3,800
Current price ¥3,800

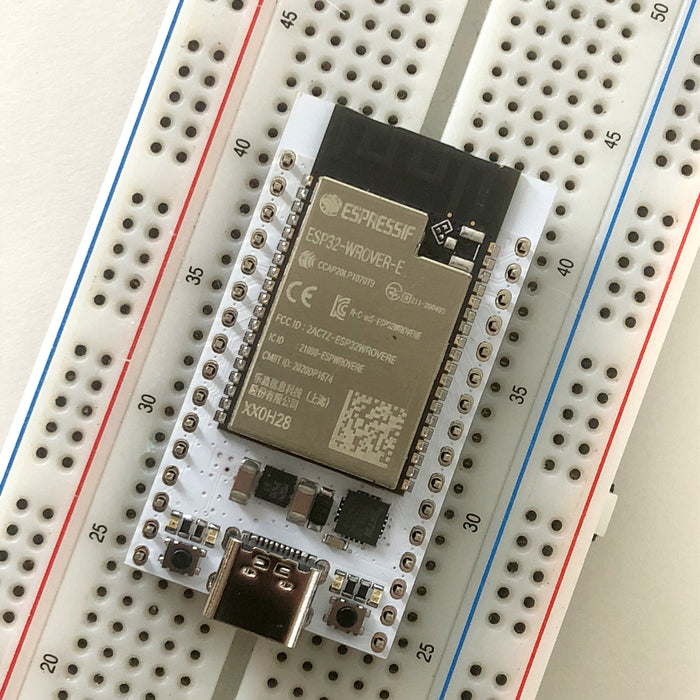

ESP32-WROVER-32E(Flash:16 MB・PSRAM:8 MB・Type-C)開発ボードです。ブレッドボードで使用する場合は左右一列ずつ自由に使用できます。 シリアル変換IC(FT231XQ)を搭載し、単体でプログラムの書き込みが出来ます。

仕様

  • MCU
    • ESP32-WROVER-32E(16 MB)
    • Flash:16 MB
    • PSRAM:8 MB
  • シリアル変換IC
    • FT231XQ
  • LDO
    • LD39200PU33R
    • 入力最大電圧6 V
    • ドロップアウト電圧250 mV(@2 A)
      (連続で流す電流は1 A以下にして下さい)
  • SBD:RB060MM-30
    • 順方向電圧 490 mV
    • 直流逆方向電圧 30 V
  • USBコネクタ
    • Type-C
  • LED
    • 左側左:IO13
    • 左側右:通電確認用
    • 右側左:TX
    • 右側右:RX
  • リセット方式
    • 自動リセット(NodeMCU方式)
  • スイッチ
    • 左:EN
    • 右:IO0
  • サイズ
    • 45.72 mm x 25.4 mm

内容物

  • BOARD_ESP32E-WROVER(16MB) USB TYPE C
  • 1x16ピンヘッダ(2本)

注意

  • 3V3ピンは出力としてご使用ください。
  • VBUSピンに5 Vを入力する事でUSBを使用しなくても本モジュールを使用する事ができます。

資料


こちらの商品は、0TechWorksさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
