SKU 7402

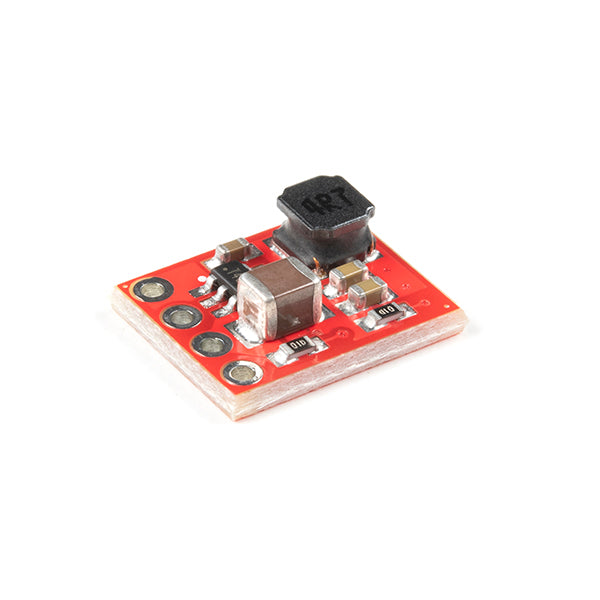

SparkFun BabyBuck - AP63203搭載 3.3V降圧レギュレータモジュール

送料区分: 200

商品コード: SFE-COM-18357

発売日: 2021-08-24

在庫数: 7

短いURL: ssci.to/7402

¥900 (税込)
¥900 - ¥900
Current price ¥900

Diode Inc製 AP63203を搭載した小型ブレイクアウトボードです。2 Aの同期性降圧コンバータを採用しているため、3.8 V〜32 Vの広い入力電圧幅と125 mΩハイサイド/68 mΩローサイド電源MOSFETを備え、効率的にステップダウンDC/DC変換が可能です。1.02 x 1.27 cmボードを使用したコンパクトなTSOT26パッケージに収められています。

小型のため、AP63203搭載 3.3V降圧レギュレータモジュールと比べて電源の選択肢が少なくなっています。電源の入力と出力にはスルーホールを備えています。90°L字ヘッダを取り付けるだけですぐに使用できます。

スペクトラム拡散(FSS)がEMIノイズを軽減し、専用ゲートドライバ回路がMOSFETのオンオフ回数に影響を与えることなくスイッチノードの共鳴を防止します。このため、高周波のEMIノイズの発生がより抑えられています。

特徴

  • 薄型フットプリント
  • VIN 3.8 V〜32 V
  • VOUT 3.3 V
  • 最大2 Aの連続出力電圧
  • 0.8 V ± 1%の基準電圧
  • 22 µAの低静止電流
  • スイッチング周波数 : 1.1 MHz
  • パルス周波数変調(PFM)に対応
    • 1 mA低ロードで最大80%の効率
    • 5 mA低ロードで最大88%の効率
  • 固定出力電圧 : 3.3 V
  • EMIノイズ軽減に特化した専用ゲートドライバ
  • EMIノイズを軽減するスペクトラム拡散(FSS)
  • UVLO調整用の正確な閾値
  • 保護回路つき
    • 過電圧保護
    • サイクルごとのピーク電流制限
    • サーマルシャットダウン

資料


製造元希望小売価格 : 3.95ドル(税抜き)
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-COM-18357
