SKU 736

7セグメントシールド

送料区分: 650

販売終了

商品コード: GRAVITECH-7SEG-SHIELD

発売日: 2011年9月28日

Sold out
¥6,788
¥6,788 - ¥6,788
Current price ¥6,788

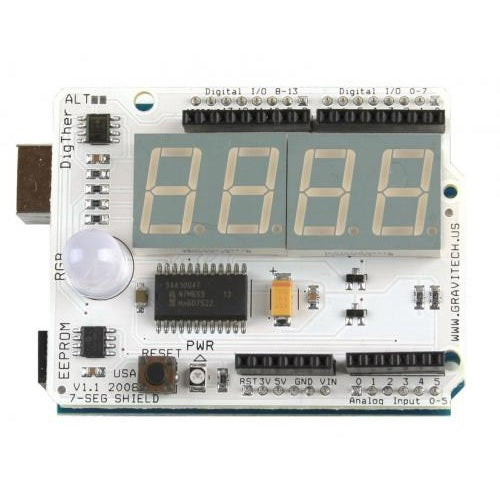

7セグメントLEDが4つ搭載されたArduino用シールドです。温度センサ,フルカラーLED,EEPROMも載っています。

・I2C 4桁 7セグメントLEDドライバ
・I2C 温度センサー
・I2C EEPROM
・PWM フルカラーLED

フルカラーLED以外は、I2C(SDA,SCA)を使ってアクセスします。I2CはArduino Uno (Duemilanove/Diecimila)のA4,A5ピンに接続されています。
※Arduino MEGA 2560では、同じ場所にSDA,SCLが出ていないので、このシールドを直接Arduino MEGA 2560やArduino Leonardoに乗せて使うことはできません。
フルカラーLEDはD3,D5,D6ピンを使います。

サンプル スケッチ:SEG7_SHIELD.zip
回路図:7SEG-SHIELD_schematic_v1_1.pdf

製造元希望小売価格:$49.99
製造元の販売ページ:http://www.gravitech.us/…
