non-NFB ディスクリート電源基板 DUAL DC-ARROW

本製品は部品が実装も付属もされておりません。基板単体です。部品は別途ご用意ください。

トロイダルトランスから整流してRaspberry PiやDAC基板へ5V電源を供給する基板です。負荷の変動に一切左右されないnon-NFB回路を採用しています。フィードバックに頼らず真の低インピーダンス出力で、条件が厳しいとされるRaspberry Pi 4も駆動可能です。スイッチング電源を搭載していないため音質へ影響のある高周波ノイズを出しません。

タカチHEN110520B用の前後パネルが付属し、ケースに入れることでしっかりした電源に組み上げることができます。

特徴

• DC-Arrowの回路を2回路搭載
• トロイダルトランスを基板上に実装して省配線化
• タカチ製アルミケース用の前後パネルを付録
• 完全ディスクリート構成
• non-NFB回路を採用
• 負荷に左右されない定電圧回路（出力インピーダンス約200 mΩ）
• 大出力パワートランジスタ（定格出力電流1.2 A、瞬間的ピーク8 A）
• 電圧微調整機能を搭載
• 出力ポートは、ターミナルブロックとUSB-Aタイプの2種類

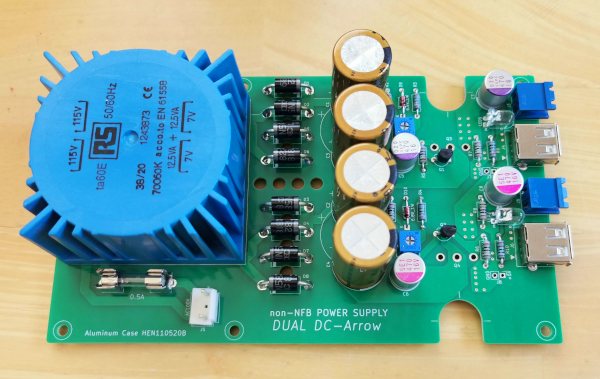

製作例

本製品は基板のみです。各種部品は付属も実装もされていません。

資料

• サポートページ
• 部品表
• 回路図
• 外形図

こちらの商品は、Takazineさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TAKAZINE-027
