SKU 7352

BOARD_ESP32E-WROOM(16MB) USB Micro(USBシリアル変換なし)

送料区分: 200

商品コード: MTW-035

発売日: 2021-07-27

在庫数: 0

短いURL: ssci.to/7352

受託販売商品

売り切れ
¥2,400 (税込)
¥2,400 - ¥2,400
Current price ¥2,400

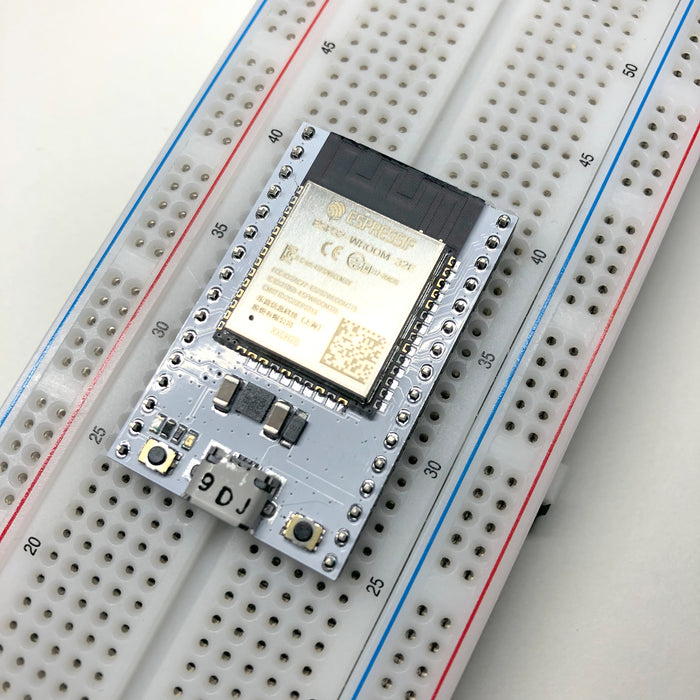

ESP32-WROOM-32E(フラッシュ容量16MB)(Micro B)開発ボードです。ブレッドボードで使用する場合は左右一列ずつ自由に使用できます。プログラムの書き込み等にはシリアル変換モジュール等が必要になります。

仕様

  • MCU:ESP32-WROOM-32E(16 MB)
  • LDO:LD39200PU33R
    • 入力最大電圧 6 V
    • ドロップアウト電圧250 mV(@2 A)
      (連続で流す電流は1A以下にして下さい)
  • SBD:RB060MM-30
    • 順方向電圧 490 mV
    • 直流逆方向電圧 30 V
  • USBコネクタ:Micro B
  • LED
    • 左側左:IO13
    • 左側右:通電確認用
  • スイッチ
    • 左:EN
    • 右:IO0
  • サイズ:40.64 mm x 25.4 mm

基板裏面

内容物

  • BOARD_ESP32E(16MB)_USB Micro(USBシリアル変換なし)
  • 1x16ピンヘッダ(2本)

注意

  • 3V3ピンは出力としてご使用ください。
  • VBUSピンに5Vを入力する事でUSBを使用しなくても本モジュールを使用する事ができます。

資料


こちらの商品は、0TechWorksさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: MTW-035
