BOARD_ESP32E-WROOM(16MB) USB TYPE C

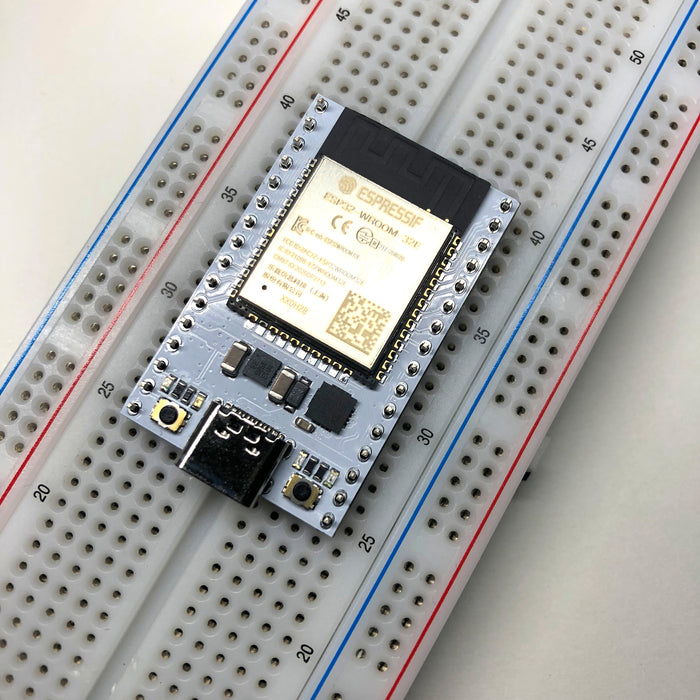

ESP32-WROOM-32E（フラッシュ容量16MB）（Type-C）開発ボードです。ブレッドボードで使用する場合は左右一列ずつ自由に使用できます。 シリアル変換IC（FT231XQ）を搭載しており、単体でプログラムの書き込みが出来ます。

仕様

• MCU：ESP32-WROOM-32E（16 MB）
• シリアル変換IC：FT231XQ
• LDO：LD39200PU33R
  • 入力最大電圧 6 V
  • ドロップアウト電圧250 mV（@2 A）
    （連続で流す電流は1A以下にして下さい）
• SBD：RB060MM-30
  • 順方向電圧 490 mV
  • 直流逆方向電圧 30 V
• USBコネクタ：Type-C
• LED
  • 左側左：IO13
  • 左側右：通電確認用
  • 右側左：TX
  • 右側右：RX
• リセット方式：自動リセット（NodeMCU方式）
• スイッチ
  • 左：EN
  • 右：IO0
• サイズ：40.64 mm x 25.4 mm

基板裏面

内容物

• BOARD_ESP32E（16MB）_USB TYPE C
• 1x16ピンヘッダ（2本）

注意

• 3V3ピンは出力としてご使用ください。
• VBUSピンに5Vを入力する事でUSBを使用しなくても本モジュールを使用する事ができます。

資料

• サポートページ

こちらの商品は、0TechWorksさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: MTW-032
