SKU 7309

M5Atom用GROVEコネクタ基板

送料区分: 200

商品コード: BOTANIC-012

発売日: 2021-07-09

在庫数: 10

短いURL: ssci.to/7309

¥1,650 (税込)
¥1,650 - ¥1,650
Current price ¥1,650

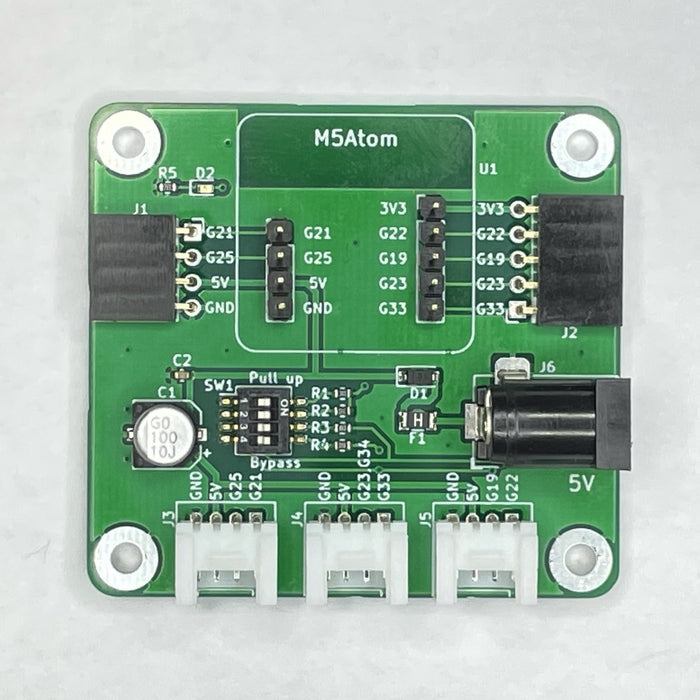

M5Atom のピンソケット(GPIO)を GROVEコネクタに変換する基板です。GROVEケーブルによるデバイスの接続が簡単になります。

特徴

  • 基板上のピンヘッダに M5Atom Lite/Matrix を直接接続できます。
  • M5Atom の GPIO を GROVE互換コネクタ 3 個で取り出せます。M5Atom の Groveポートと合わせて計 4 ポートとなります。
  • M5Atom のピンソケットを、基板上のピンソケットから取り出せます。
  • DC ジャック(5 V)があり、USB-C ケーブルと同時または単独でも給電できます。DCジャックからの電源にはフューズがあります。
  • ディップスイッチで、一部プルアップ抵抗/保護抵抗の接続/バイパスができます。
    ※ 動作中の電源の抜き差し(USB-C / DC ジャック)は、動作継続を保証できません。

*内容物

  • プリント基板完成品:50 mm×54 mm 厚さ15 mm
  • 説明書:1枚(A4)

製品画像(基板裏面)

使用例:「ENV ユニット」(I2C)、「M5 用光センサ・押しボタン 5 基板」(アナログ)、「DFPlayer-Mini用 Grove 接続基板」(UART)を同時接続しています。

資料


こちらの商品は、BotanicFieldsさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
