SKU 7280

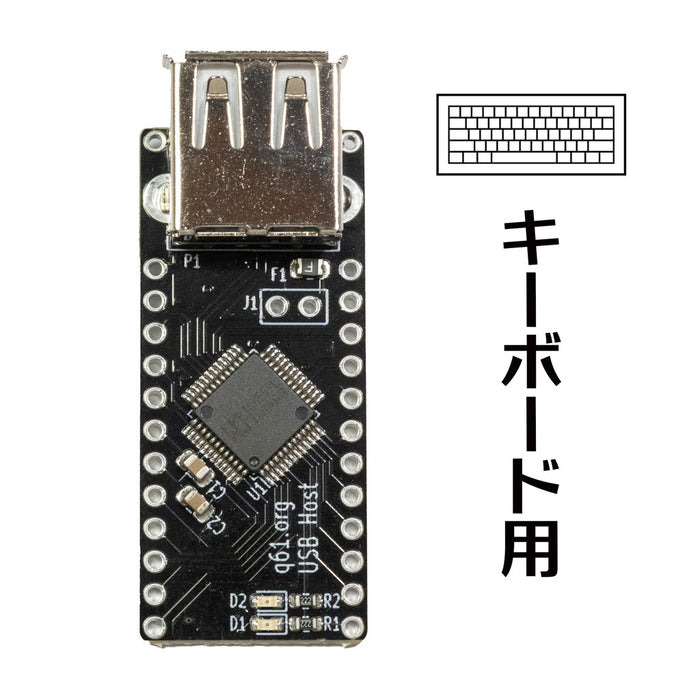

USBキーボード→UART変換「かんたんUSBホスト」

送料区分: 200

商品コード: Q61-003

発売日: 2021-07-06

在庫数: 14

短いURL: ssci.to/7280

¥1,800 (税込)
¥1,800 - ¥1,800
Current price ¥1,800

USB キーボードの入力を UART(シリアル)に変換するモジュールです。ShiftキーやCapsLock等の処理を行った後の文字のASCIIコードを出力するので、Arduino等のマイコンボードにも簡単にキーボード入力を追加できます。バーコード・QRリーダー等の、HIDキーボード互換デバイスもつながります。

特徴

  • ピン配置は 600 mil(15.24 mm)幅の 24 ピンDIPパッケージと同じですので、同サイズのICソケットやブレッドボードに挿さります。
  • USBハブに対応しています。最大8台までのキーボードを認識します。
  • HIDキーボード互換であれば、テンキー、リモコン、バーコード・QRリーダー、RFIDリーダー等、いろいろな入力デバイスが使えます。
  • JISキー配列とUSキー配列に対応しています。
  • キーボードで打った文字のASCIIコードを出力します。
  • 矢印キーなどの「文字でない」キーはデフォルトでは無視しますが、設定変更でVT100やxtermで使われるコントロールシーケンスを出力するようにできます。
  • Shiftキー、Altキー等の修飾キーを含む、すべてのキーの動作を、キーダウン・キーアップ等のイベント形式で出力するモードもあります。
  • 特定のキーの組み合わせ(デフォルトは Ctrl + Alt + Delete)でLレベルになるオープンコレクタのピンがあります。
  • 音量やweb等のマルチメディアキーには対応していません。

仕様

  • 電源:5 V 8 mA(最大 50 mA)+キーボード用電源(5 V 500 mA)
  • I/O電圧:3.3 V(UART ポートを含む一部のピンは 5V トレラント)
  • キーボード台数:最大8台
  • ボーレート:9600 bps(変更可)
  • 基板サイズ:約45 mm × 18 mm(USBコネクタ含む)

内容物

  • 1x 変換モジュール基板
    (ピンヘッダは同梱していないので、別途ご用意ください。)

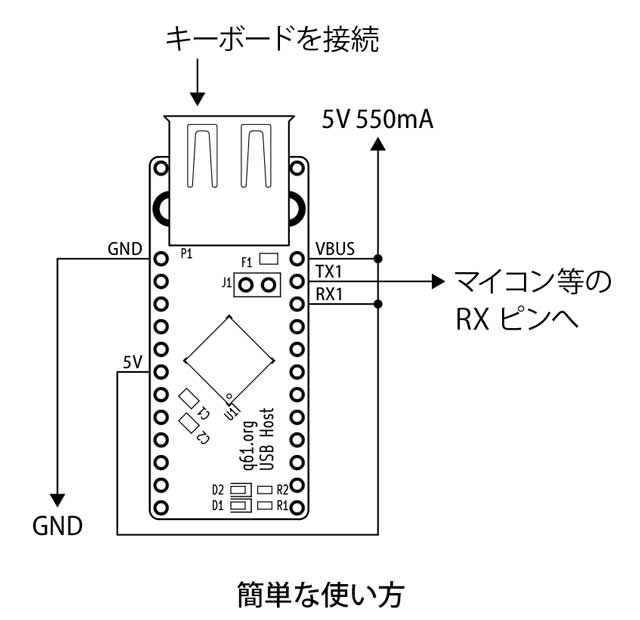

使用例

example

circuit

  • 電源とUARTピンを接続するだけでマイコンがキー入力を受け取れるようになります。
  • 動作設定の方法は取扱説明書をご参照ください。

資料


q61.orgさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
