Qwiic - EKMB1107112搭載 PIRモーションセンサ
送料区分: 200
商品コード: SFE-SEN-17375
発売日: 2021-06-03
在庫数: 14
短いURL: ssci.to/7203

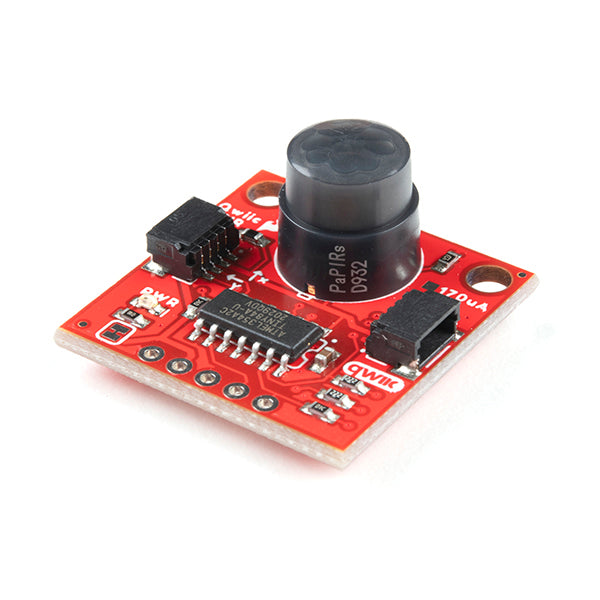

センサの周りの狭い範囲の動きを検知するのに適したPIR(Passive Infrared)モーションセンサです。パナソニック製EKMシリーズのPIRセンサとATtiny84を採用し、Qwiicシステムを経由してI2C通信を行います。待機時には電流引き込み(1 µA)が低いため、電池で動作する機器で小さな動きを検知することに優れています。
PIRセンサには距離データのフィードバック機能はありませんが、感知エリア内で動きを検出すると対象物から跳ね返る赤外線を検出して動作します。動きを感知して自動的にデバイスの電源をオンにする用途などに適しています。家庭や建物で消費電力を抑えるためのオートメーション、ライトのオンオフのコントロール、セキュリティ機器、家電、IoTなどにもおすすめです。
パナソニック製のロープロファイルPIRモーションセンサ(通常の高さ14.4 mmに対して本製品は10.9 mm)を採用しているため、スペースの制約のある場合に便利です。様々な感知エリアの設定が可能なレンズ、赤外線以外のライトの干渉を防ぐ光学フィルタ、焦電センサ、全回路上の電磁シールド、インピーダンスコンバータを搭載しています。センサは32エリア、90° x 90°で5 m範囲の感知距離のデジタルアウトプットが可能です。
注意
PIRセンサの感度は周りの環境に影響を受けます。実際に使用する環境に近い環境でのテストをおすすめします。
Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
特徴
- デフォルトI2Cアドレス : 0x12(ハンダジャンパで0x13も選択可能)
- 2 x Qwiicコネクタ
- 裏面に2 x 3ヘッダを搭載(ATTiny84の再プログラミング用)
- レンズ直径 : 10.4 mm
- レンズ高さ : 10.9 mm
- 待機時電力消費 : 1 µA
- 感知可能距離 : 5 m
- 感知エリア : 90° x 90°(±45°)
資料
- 回路図(PDF)
- EagleFile(ZIPダウンロード)
- 基板図面
- ガイド
- パナソニック PIRモーションセンサ製品概要(PDF)
- EKMB110711x データシート(PDF)
- Qwiicについて
- Arduinoライブラリ
- Pythonライブラリ
- GitHub
製造元希望小売価格:30.95ドル(税抜)
製造元の販売ページ:https://www.sparkfun.com/products/...
商品コード: SFE-SEN-17375
