SKU 7105

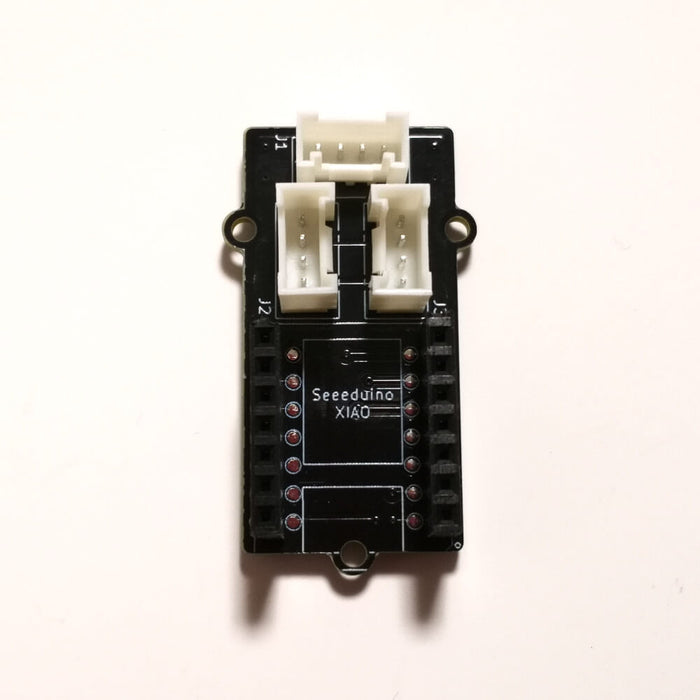

Seeeduino XIAO用変換モジュール for Grove v1.0

送料区分: 200

商品コード: EDELWORKS-010

在庫数: 5

発売日: 2021年4月14日

¥1,000
¥1,000 - ¥1,000
Current price ¥1,000

Seeed社が開発したSeeeduino XIAO用のGrove拡張基板です。既存の拡張基板より小型で、入出力用・シリアル用・ws2812b/サーボモータ用の3つのコネクタが付いているシンプルな基板です。ピンヘッダー実装版も販売中です。

なお本製品にSeeeduino XIAOは付属されておりません。別途お買い求めください。

裏

使用例

ピン配置及び形状互換のAdafruit QT Pyも問題なく接続できます。

仕様

  • 基板サイズ(コネクタ込):42.0×24.0×11.6 mm
  • ピン配置
    • 背面上部(ws2812b/サーボモータ用):GND / VCC / D5(P5) / D4(P4)
    • 背面右部(シリアル用):GND / 3V3 / TX(P6)/ RX(P7)
    • 背面左部(入出力用):GND / 3V3 / P1 / P0

資料


こちらの商品は、EdelWorksさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

※GroveシステムはSeeed Technology Limited社の商標です。
