ハンド心電図センサユニット - HAND-ECGSENS02--販売終了

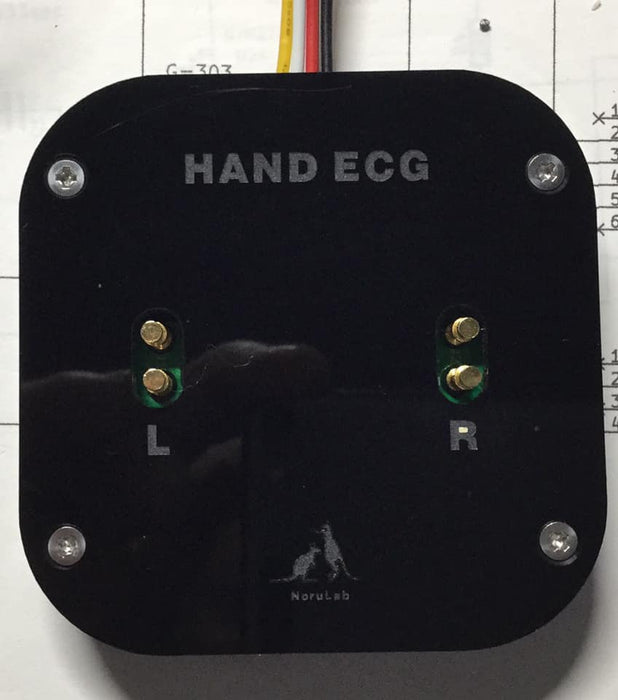

左右の指を電極ピンに当てて四肢Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。ケース表側に電極ピンを左右配置しているので、ECG計測などで使う高価なディスポ電極が必要ありません。

出力はGROVE互換端子を使用しているので、M5StickC/PlusやWioTerminalなどのデバイスで波形を取得することができます。

電源はGROVE互換端子から供給します。安定・安全に計測するために、接続しているデバイスの電源には内蔵バッテリや電池を使用してください。

特徴

• GAIN = 508 , フィルタ0.5 Hz～36 Hz（理論値）　
• 電源はGROVE互換端子から3.3 V～5 V供給
• アナログ出力 ( 1 VのOFFSET付) 　
• 電極は内蔵ピン（金メッキ）2対
• ケースサイズ　60 mm × 60 mm × 13 mm（電極ピンの高さを除く）　　

使用例

Wio Terminalとの接続例

M5StickCとの接続例

参考

• 取説ドキュメント
• 参考動画（Wio Terminalの電池動作）
• プログラムサンプル
  • M5StickC Plus GROVE接続 LCD表示（Google Doc zipファイル）
  • M5StickC GROVE接続 LCD表示（Google Doc zipファイル）
  • Wio Terminal GROVE接続 LCD表示（Google Doc zipファイル）
    Wio Terminalは、電池基板を併用するときれいに計測できます。

注意

• GROVEケーブル・マイコンユニットなどは付属しません。
• M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
• ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
• この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
• 振幅の大きさは、電極位置や個人差があります。

こちらの商品は、のるLABさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NORULAB-076
