SKU 7049

横型USB Micro コネクタ(SBD/3.3V1A LDO内蔵)

送料区分: 200

商品コード: MTW-030

発売日: 2021-03-26

在庫数: 0

短いURL: ssci.to/7049

売り切れ
¥650 (税込)
¥650 - ¥650
Current price ¥650

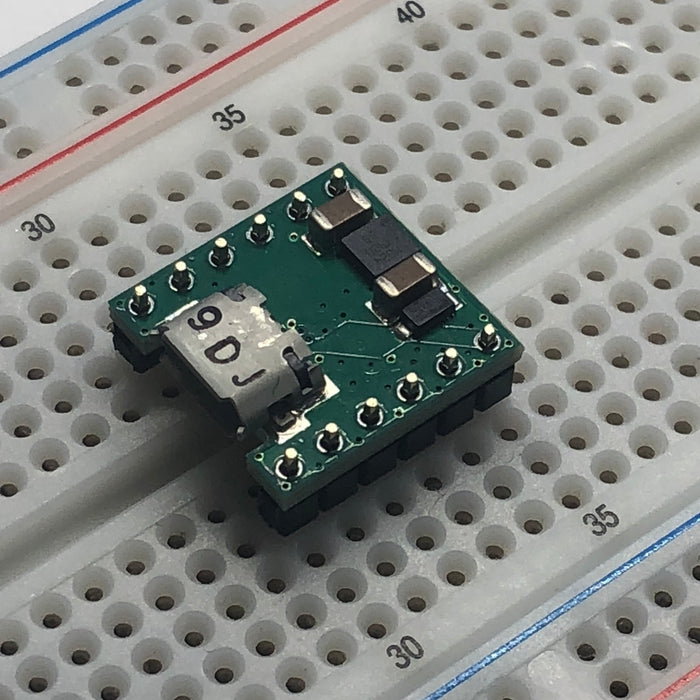

3.3 V出力LDOと逆流防止用SBDを内蔵したUSB Microコネクタのブレークアウトボードです。ピンピッチは、ブレッドボードやユニバーサル基板で使用できる2.54 mmです。USBコネクタからVBUS, DATA+, DATA-, GNDを取り出す事が可能です。内蔵LDOからは3.3 VOUT, SNSピン, GNDを取り出す事が可能です(GNDは共通)。

特徴

  • ブレッドボードに対して横向きに接続できるためケーブルが邪魔になりません。
  • LDO(LD39200)内蔵
  • 逆流防止ダイオード(RB060MM-30)内蔵

仕様

  • LDO 39200DPU33
    • 最大入力電圧6 V
    • ドロップアウト電圧:250 mV(max)@2 A
    • 連続して使用する場合1 A以下で使用してください。
  • SBD RB060MM-30
    • 順方向電圧降下 500 mV
    • 順方向電圧 490 mV
    • 直流逆方向電圧 30 V

内容物

  • 1x 横型USB Microコネクタ(SBD / 3.3 V 1 A LDO内蔵)(本製品)
  • 2x ピンヘッダ(1x6)

使用例

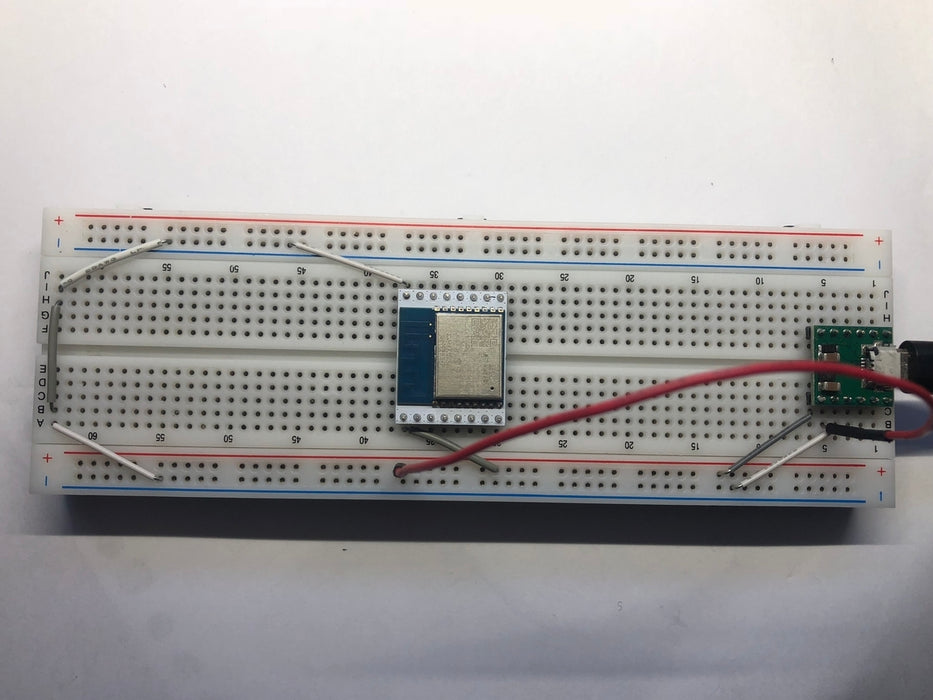

ブレッドボードでのレイアウト例

使用時の横から見た様子

資料


こちらの商品は、0TechWorksさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
