SKU 7026

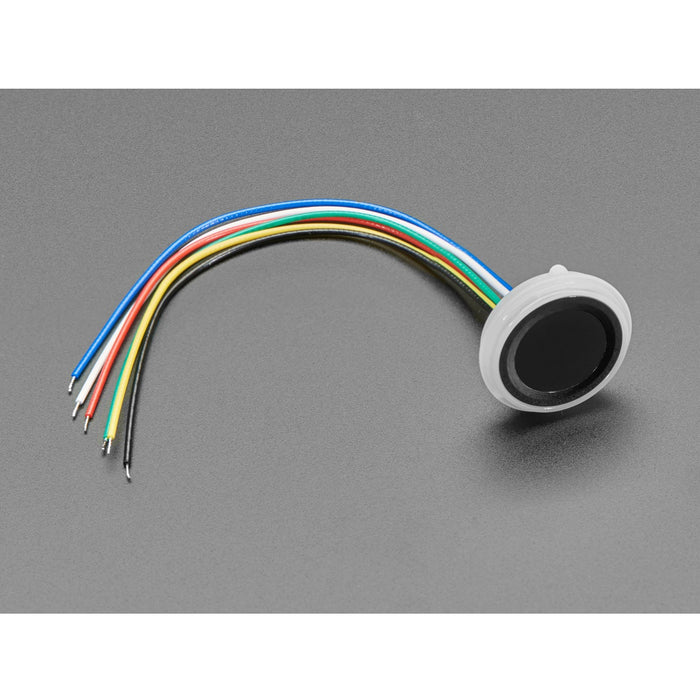

薄型指紋センサ(6ピンケーブル付き)

送料区分: 200

商品コード: ADA-4750

発売日: 2021-04-12

在庫数: 4

短いURL: ssci.to/7026

¥4,235
¥4,235 - ¥4,235
Current price ¥4,235

非常にスリムな丸型指紋センサモジュールです。センサを覆っているプラスチックケースは、接着したり、パネルに取り付けたりすることができます。ケースに内蔵された青色LEDは、指紋待機時に点滅し、インジケーターとして機能します。

画像のレンダリング、計算、特徴の発見・検索を行うDSPチップを内蔵しています。TTLシリアル通信でマイコンやシステムと接続し、写真の撮影・指紋の検知・ハッシュ・検索をするためのデータパケットを送信します。新しい指紋を直接登録することもでき、最大で80個の指紋をオンボードのフラッシュメモリに保存できます。

製品画像

ケーブル色と機能の対応

  • 黒:GND
  • 黄:TX
  • 緑:RX
  • 赤:3.3 V VIN
  • 白:IRQ(未接続でも可)
  • 青:3.3 V VCC(未接続でも可)

仕様

  • センサ直径:20.8 mm
  • 付属ケーブルの長さ:~100 mm

注意

マイコンとの接続時、他の製品によく用いられる57600ボーではなく、本製品は115200ボーを用いますので注意してください。

資料


製造元希望小売価格:19.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/product/...

商品コード: ADA-4750
