SKU 6939

ISP1807搭載Microボード(Pro Microピン互換)

送料区分: 200

商品コード: SSCI-069387

在庫数: 30

発売日: 2021年6月18日

¥3,300
¥3,300 - ¥3,300
Current price ¥3,300

InsightSiPのBLEモジュール「ISP1807」を搭載したPro Microとピン互換のボードです。ISP1807はnRF52840とアンテナを内蔵した8mm角のBluetooth Low Energyのモジュールです。

ISP1807にはブートローダが書き込み済みです。 Arduino IDEを使用してプログラムを開発できます。USB コネクタは Type-C コネクタを搭載しています。

仕様

  • ISP1807 搭載
  • USB Type-C コネクタ搭載
  • 電源
    入力:USB Type-C(5 V)
    出力:5 V出力(USB Type-C 由来)
    出力:3.3 V出力(基板上のレギュレータ由来)
    電源レギュレータ搭載
  • リセットスイッチ搭載
  • 汎用LED搭載(P0_31に接続)
  • 電源LED搭載
  • 動作電圧:3.3 V
  • GPIO は18本
  • J-link 信号(SWD_CLK、SWD_IO)

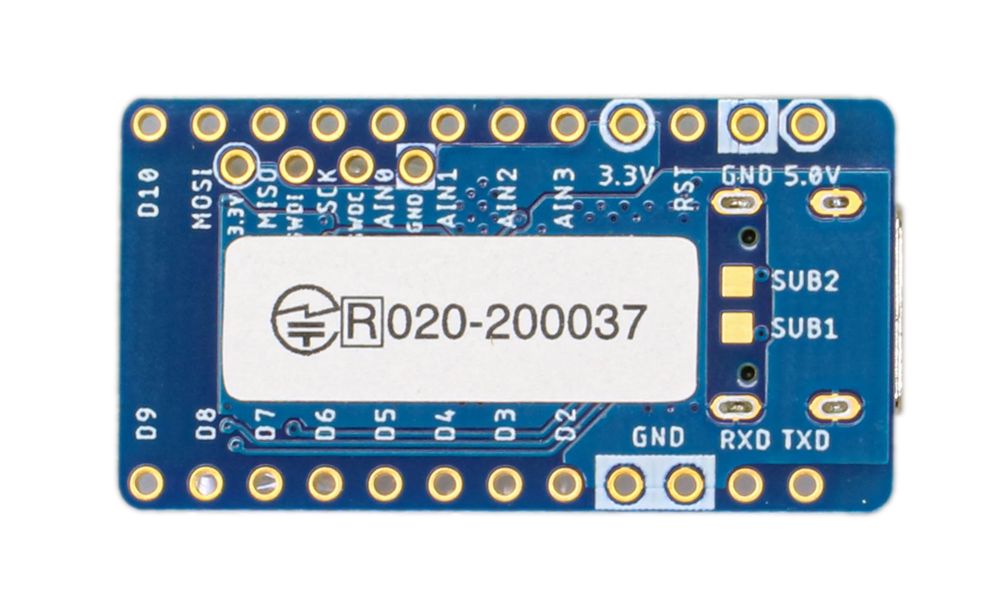

基板(表)

基板(裏)

寸法図

資料

Arduino IDEを使った開発の仕方

Arduino IDEのメニューからファイル > 環境設定を選び、追加のボードマネージャのURLに次の2つのURLを追加してください。

https://adafruit.github.io/arduino-board-index/package_adafruit_index.json
https://raw.githubusercontent.com/SWITCHSCIENCE/Arduino_Board_Package/master/package_Switch_Science_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次の2つのボードをインストールしてください。

Adafruit nRF52
Switch Science nRF52 Boards

Arduino IDEのメニューからツール > ボード > Switch Science nRF52 Boards > Switch Science ISP1807 Micro Boardを選んでください。
