リスト心電図センサユニット-WRIST-ECGSENS02--販売終了

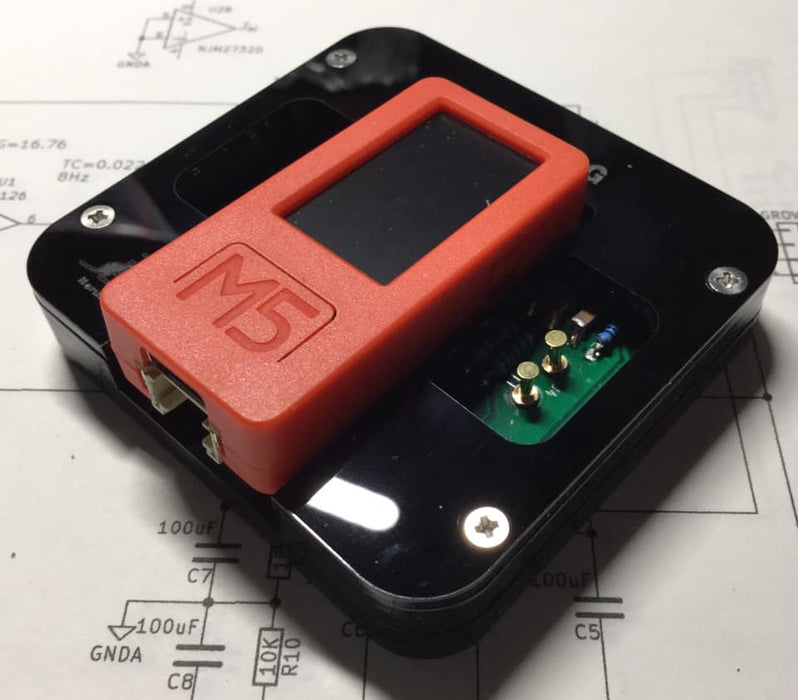

リスト心電図センサユニット(WRIST-ECGSENS02)は、左右の腕（手）を電極ピンに当てて四肢Ⅰ誘導の心電図（ECG）波形をアナログ出力するアンプユニットです。電極ピンを裏側と表側に２対ずつ用意しており、ECG計測で使う高価なディスポ電極が必要ありません。

M5StickC/Plus専用コネクタを載せているので、装着してすぐ液晶画面で心電図波形を確認できます。またGROVE互換端子のアナログ出力を使えば別デバイスで波形を取得することができます。

電源は、M5StickC装着時はM5StickCから供給しGROVE接続時にはGROVE端子から供給します。安定・安全に計測するためには、M5StickCの内蔵バッテリあるいは外部モバイルバッテリを使用してください。

特徴

• GAIN=508、フィルタ0.5 Hz～36 Hz（理論値）　
• 電源はM5StickC/PlusあるいはGROVE互換端子から供給
• アナログ出力 (1 VのOFFSET付) 　
• 電極は内蔵ピン（金メッキ）2対
  消耗品の電極は必要ありません。
• ケースサイズ：63 mm × 60 mm × 13 mm　　　　

裏面

使用例

参考

• 取説ドキュメント
• 参考動画（M5StickC Plus）
• プログラムサンプル - M5StickC Plus（google doc）
• プログラムサンプル - M5StickC（google doc）
• プログラムサンプル - Wio Terminal（google doc）

注意

• GROVEケーブル・マイコンユニットなどは付属しません。
• ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
• この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
• 振幅の大きさは、電極位置や個人差があります。

こちらの商品は、のるLABさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NORULAB-073
