SKU 6918

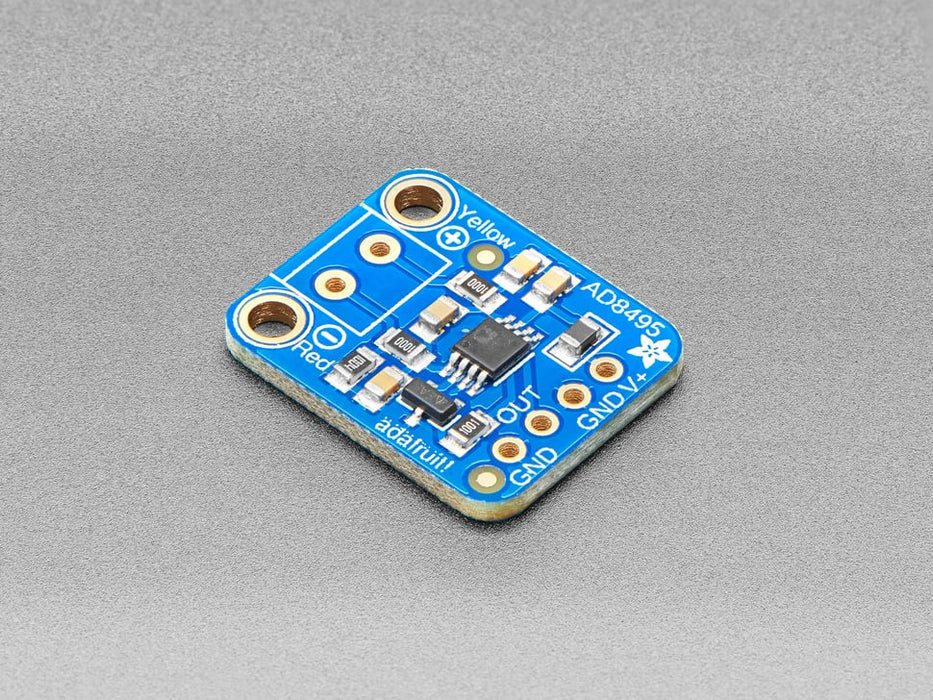

AD8495搭載 アナログ出力K型熱電対アンプ

送料区分: 200

商品コード: ADA-1778

発売日: 2021-02-22

在庫数: 0

短いURL: ssci.to/6918

売り切れ
¥2,255
¥2,255 - ¥2,255
Current price ¥2,255

この製品は、冷接点補償基準点(cold-compensation reference)付きの熱電対アンプです。AD8495用の基準電圧源として1.25 V高精度レギュレータのTLVH431を搭載しています。出力はアナログ電圧で出力されるため、Arduino Uno等のアナログ電圧を扱えるマイコンで使用できます。

出力電圧と測定温度の関係は以下の式で表されます。

Temprature = (Vout - 1.25) / 0.005

例えば 出力電圧が1.5 Vの場合

Temprature = (1.5 - 1.25) / 0.005 = 50℃

となります。

本製品は1 mのK型熱電対(別売)と組み合わせての利用ができます。K型以外の熱電対は使用できませんのでご注意ください

特徴

  • どのK型熱電対でも利用可(K型熱電対以外では使用できません)
  • AD8495ARMZ採用
  • アナログ出力
  • 温度範囲(5 V給電時):-250℃~+750℃ (出力 0~5 V DC)
  • 温度範囲(3.3 V給電時):-250℃~ +410℃ (出力 0 ~3.3 V DC)
    ※熱電対の対応可能な温度範囲で使用してください

内容物

  • AD8495搭載 アナログ出力K型熱電対アンプ 1個
  • 2ピンターミナルブロック(青または黒) 1個
  • ピンヘッダ

仕様

  • 電源電圧 : 3-18 V DC
  • センシング精度範囲:± 1℃(室温付近)、± 2℃(−25℃~+400℃)詳細
  • 寸法 : 20 mm x 16 mm x 2 mm
  • 重量 : 1.1 g

資料

動画


製造元希望小売価格:11.95ドル(税抜)
製造元の販売ページ:https://www.adafruit.com/product/1778

商品コード: ADA-1778
