ATOM HUB スイッチDキット

送料区分: 650

商品コード: M5STACK-K042-D

発売日: 2021年2月19日

¥4,873
¥4,873 - ¥4,873
Current price ¥4,873

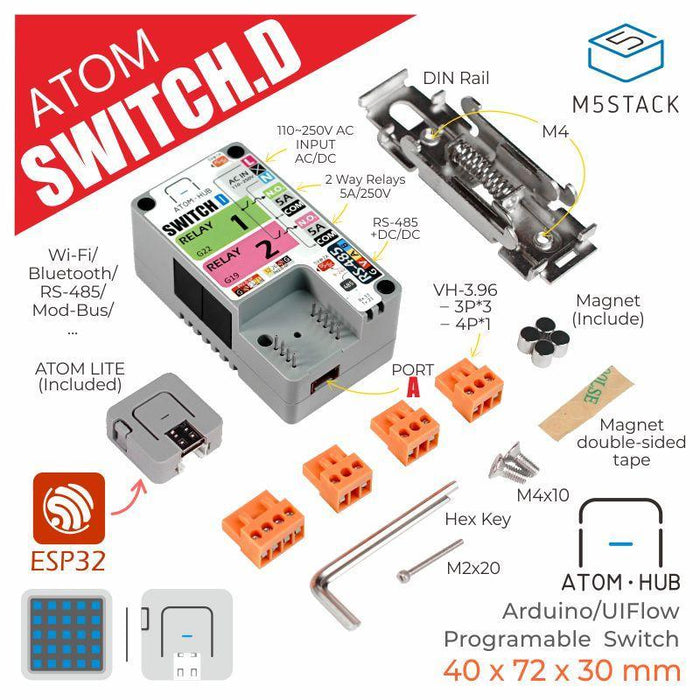

ATOM用の2チャンネル電源制御モジュールです。AC IN端子とリレーが内部で直接接続されています。制御する負荷をリレーに接続するだけで制御でき、電源をモジュール外で配線する必要はありません。そのため、他のリレー制御方式に比べて、負荷の制御が簡略化されています。内蔵の降圧モジュールにより、AC電源からATOMに5 V /1 Aを給電できます。

安全のために、電源入力回路には過熱および短絡保護を備えています。過電流や短絡時に回路を切断します。

産業での利用を想定して、RS485機器接続用にRS485インターフェースを備えています。加えて、HY2.0インターフェースも装備しています。

ATOMのWi-FiやBluetooh機能を用いて、簡単にリモートコントロールスイッチを構成することが可能です。

製品特長

  • ATOM Matrix / ATOM Liteに対応
  • 内蔵AC/DC回路
  • 2系統のリレー
  • 内蔵RS485レベル変換内蔵、Modbus対応
  • HY2.0ポート拡張
  • 短絡保護
  • Bluetooth、WiFi、RS485経由でのリモートコントロール

内容物

  • 1x ATOM Switch-D
  • 1x ATOM Lite
  • 4x マグネット
  • 1x 両面テープ
  • 1x DIN レール
  • 1x 3.96*4P プラグ
  • 3x 3.96*3P プラグ
  • 1x M4 六角キー
  • 1x M2 六角キー
  • 2x M4*10 mm 六角皿ビス
  • 1x M2*20 mm 六角ソケットヘッドカップ
  • ビス

Switch(スイッチキット)とSwitch-D(本製品)との比較

Switch Switch-D
リレー電流 AC 250 V/10 A AC 250 V/5 A
電流入力 HT3.96R 2P HT3.96R 3P
リレー出力端子 (NO,NC,COM)x2 (NO,COM)x2
  • Switchはリレー端子とAC INが分離されているため、制御する負荷と電源を別途配線する必要があります。
  • Switch-Dは、内部でリレーとAC INが接続されています。リレーをオンにすると、リレー端子からはAC電源2線が出力されるので、そのまま電源として使用でき、配線を簡略化できます。

仕様

仕様 パラメータ
リレー AC 250 V/10 A(瞬間電流16 A)、DC 5 V/1 A
スイッチ電源(AC-DC) AC 250 V/DC 5 V
RS485電源電圧 9 V~24 V
インターフェース 1x HY2.0(PORT A)、 1x HT3.96R 4P(RS485)、2x HT3.96R 3P(Relay)、1x HT3.96R 3P(AC/DC IN)
正味重量 134 g
総重量 158 g
製品寸法 72 × 40 × 30 mm
包装寸法 104 × 77 × 35 mm
ケース素材 プラスティック(PC)


ピン配置

ATOM 22 19 33 23 25 21
ATOM HUB SWITCH D Relay1 Relay2 RX TX SDA SCL

回路図

資料


製造元希望小売価格:31.90 ドル(税抜)
製造元の販売ページ:https://m5stack.com/products/...
